Sua Primeira Simulação

Há duas formas de começar:

---

​

Entrada Manual

​

Criar um Poço

Vá para Poços > Novo Poço, insira um nome e clique em Adicionar Poço.

​

Carregar Levantamento Direcional

A partir do seu poço, abra a aba Levantamentos Direcionais e importe seu arquivo de levantamento. Para poços verticais, você pode pular esta etapa.

​

Criar a Simulação

Clique na aba RodSim, depois em Nova Simulação para criar uma simulação em branco.

​

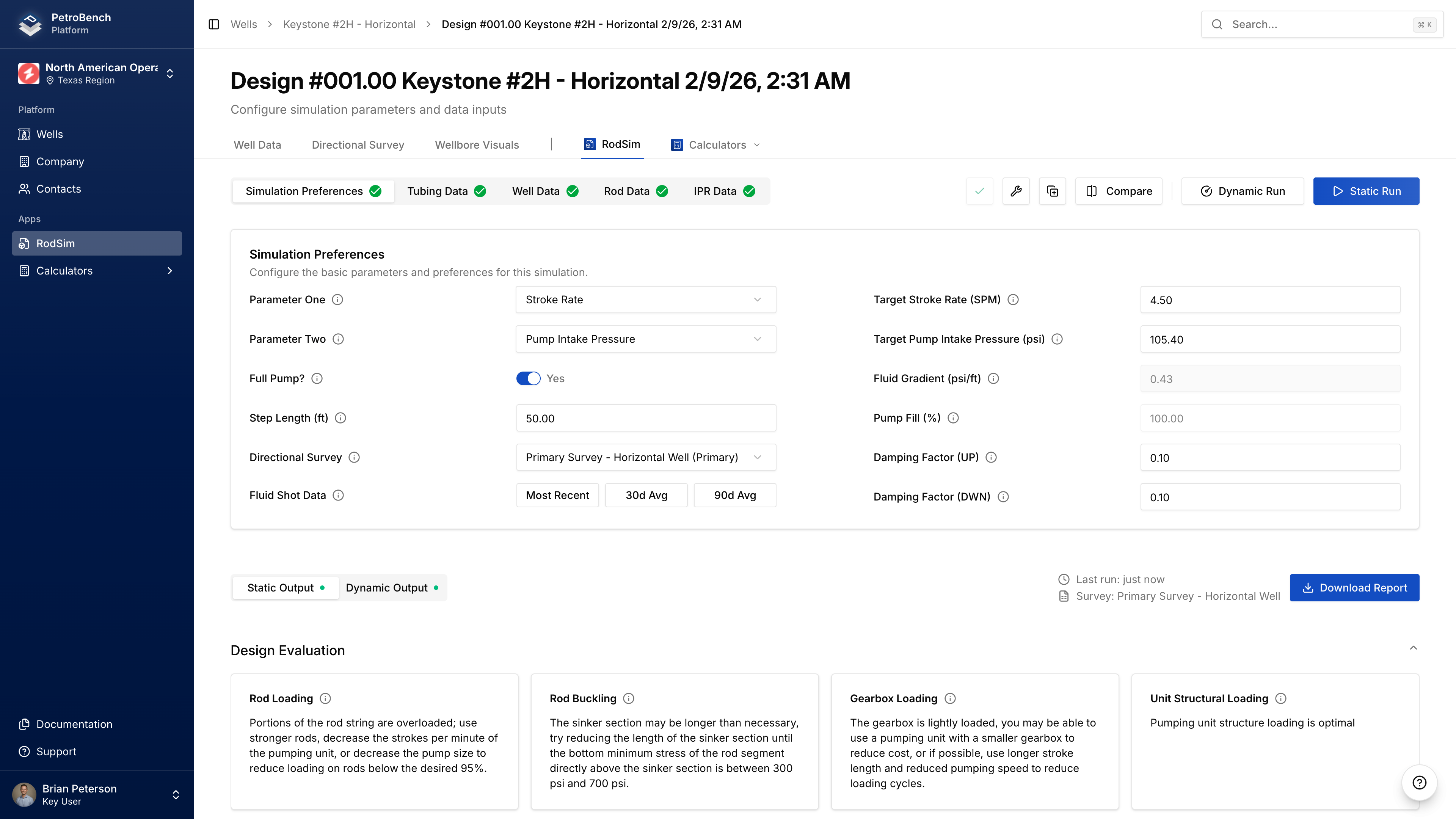

Configurar Preferências de Simulação

Comece selecionando sua unidade de bombeio. Clique em Selecionar Unidade de Bombeio para abrir a biblioteca de equipamentos onde você pode filtrar por fabricante ou pesquisar por número de modelo. Defina suas metas de otimização — seja uma taxa de produção alvo (BFPD) ou velocidade de bombeio alvo (SPM). Em seguida, configure:

• Gradiente de fluido e percentual de enchimento da bomba
• Tipo de bomba (designação API) e diâmetro do pistão
• Pressões de revestimento e tubulação
• Composição do fluido — corte de água, grau API do óleo

​

Configurar Dados de Tubulação

Defina a profundidade do PSN (profundidade de assentamento da bomba) — esta é a profundidade medida até sua bomba. Se você tiver um levantamento direcional carregado, TVD e inclinação são calculados automaticamente. Adicione sua coluna de tubulação especificando tamanho nominal, peso, grau e intervalos de profundidade para cada seção.

​

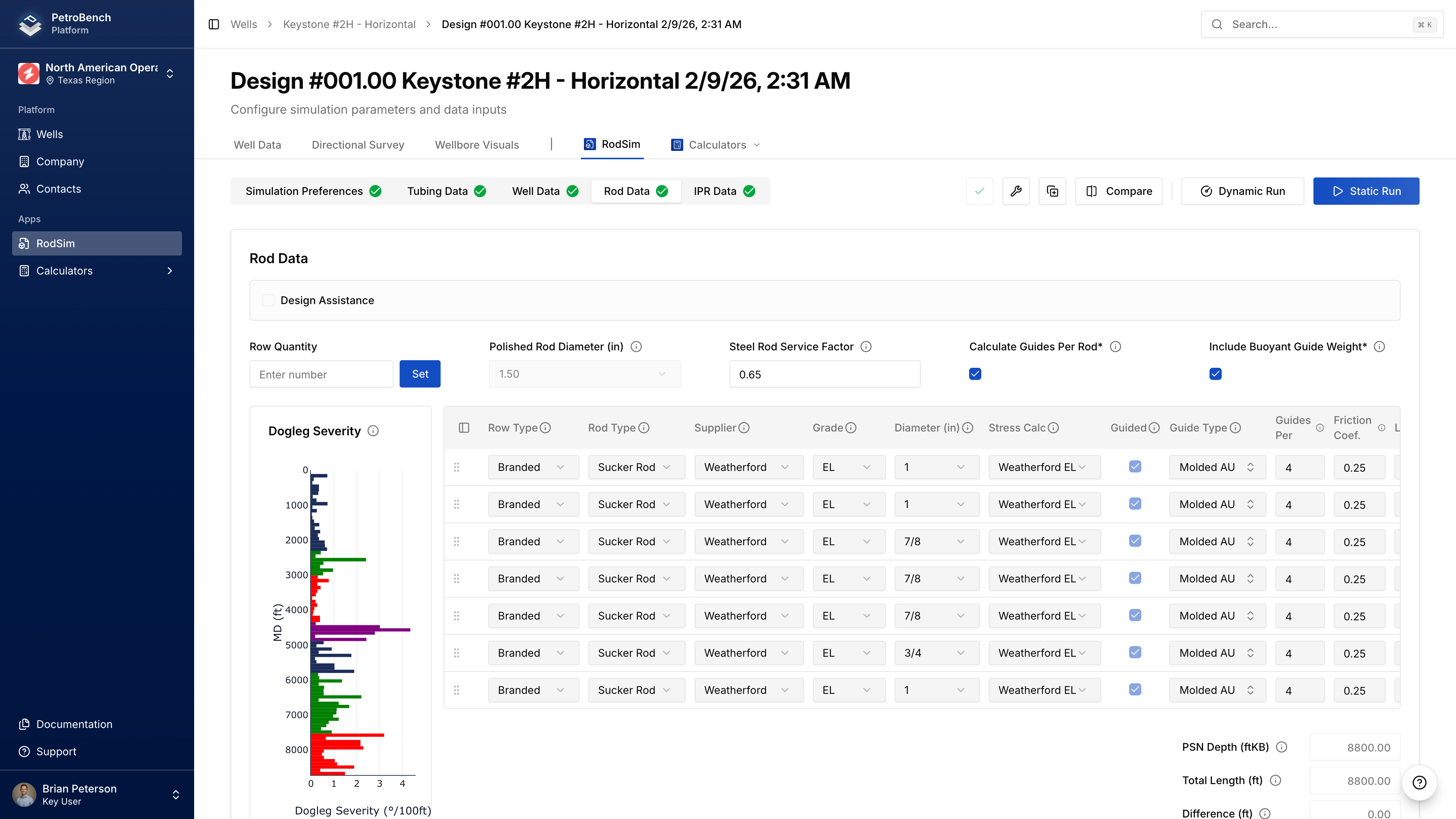

Configurar Detalhes das Hastes

Construa sua coluna de hastes de cima para baixo. Clique em Adicionar Haste para adicionar cada seção. Para cada seção, selecione:

• Tipo de haste — Haste de Sucção, Barra de Peso ou Contínua
• Fabricante e grau
• Diâmetro e comprimento

Selecione o tamanho da sua haste polida e configure guias de haste se necessário para poços desviados.

​

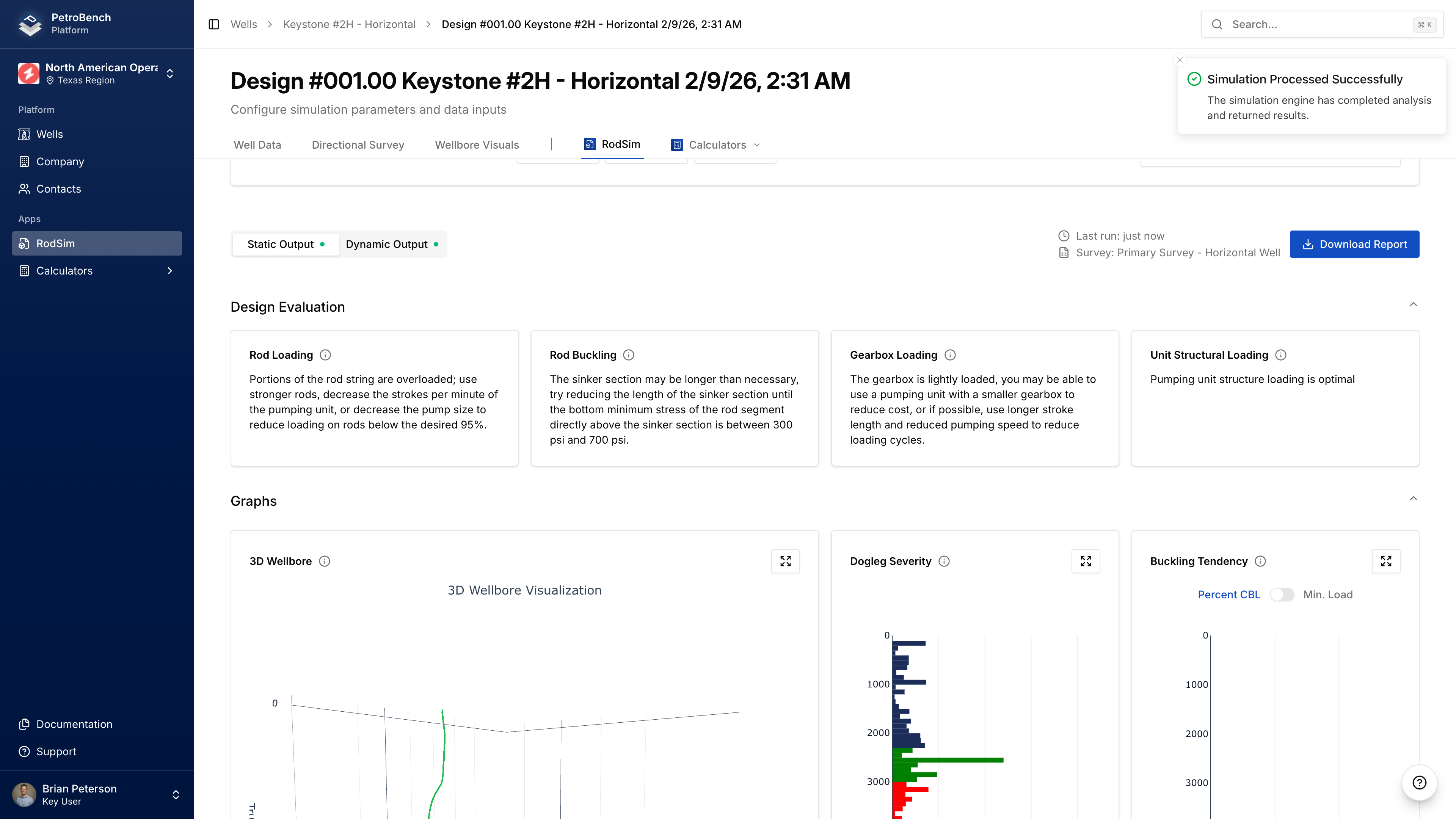

Executar Simulação

Clique em Executar Simulação para iniciar. O processamento normalmente leva de 10 a 30 segundos.

​

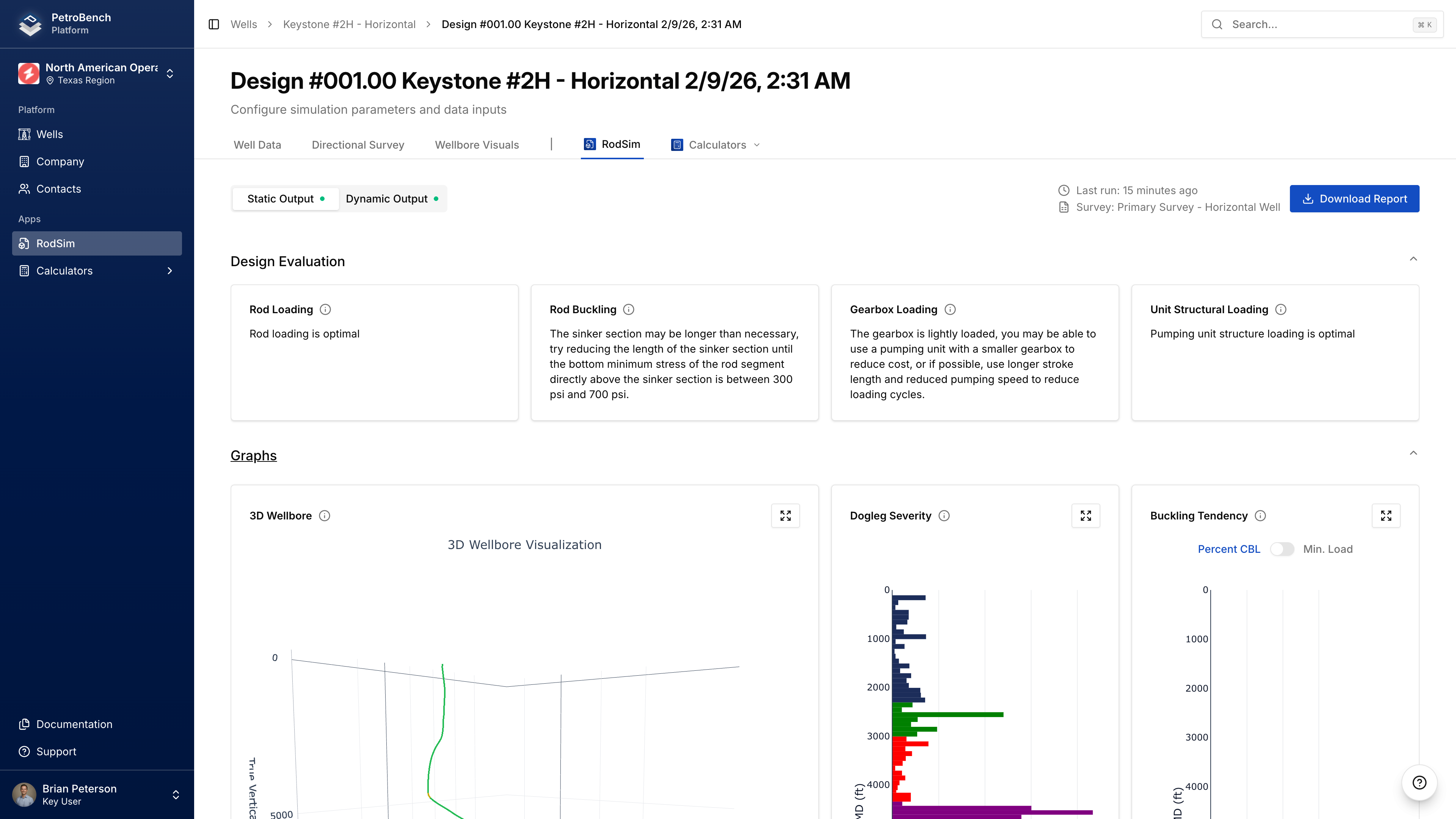

Revisar Resultados

Após a conclusão, revise os resultados:

• Avaliação do Projeto — Recomendações para carregamento de hastes, flambagem, caixa de engrenagens e estrutura da unidade
• Resultados Calculados — Produção de fluido/óleo, PPRL, MPRL, HP necessário, eficiência do sistema
• Análise da Unidade de Bombeio — Torque da caixa de engrenagens, efeito de contrabalanço, carregamento estrutural
• Tabela da Coluna de Hastes — Tensão e carregamento em cada seção
• Gráficos — Cartas dinamométricas, tendência de flambagem, carregamento lateral/axial, poço 3D

---

​

Importar de RodStar ou SRod

​

Importar o Arquivo

Vá para Poços > Importar e selecione seu arquivo .rsdx, .rsvx, .inp6e ou .inp7. Isso cria tanto o poço quanto uma simulação com dados pré-preenchidos.

​

Verificar e Ajustar

1. Verifique a aba Levantamentos Direcionais para confirmar que os dados do levantamento foram importados corretamente
2. Abra a simulação e revise cada aba:
   • Preferências de Simulação — Unidade de bombeio, metas, propriedades do fluido
   • Dados de Tubulação — Profundidade do PSN, configuração de tubulação
   • Detalhes das Hastes — Configuração da coluna de hastes
3. Atualize quaisquer valores que precisem de ajuste para seu cenário

​

Executar e Revisar

Clique em Executar Simulação para iniciar. Revise os resultados conforme descrito acima.

---

​
