Votre Premiere Simulation

Il y a deux facons de commencer:

---

​

Saisie Manuelle

​

Creer un Puits

Allez dans Puits > Nouveau Puits, entrez un nom et cliquez sur Ajouter Puits.

​

Telecharger le Releve Directionnel

Depuis votre puits, ouvrez l’onglet Releves Directionnels et importez votre fichier de releve. Pour les puits verticaux, vous pouvez ignorer cette etape.

​

Creer la Simulation

Cliquez sur l’onglet RodSim, puis sur Nouvelle Simulation pour creer une simulation vierge.

​

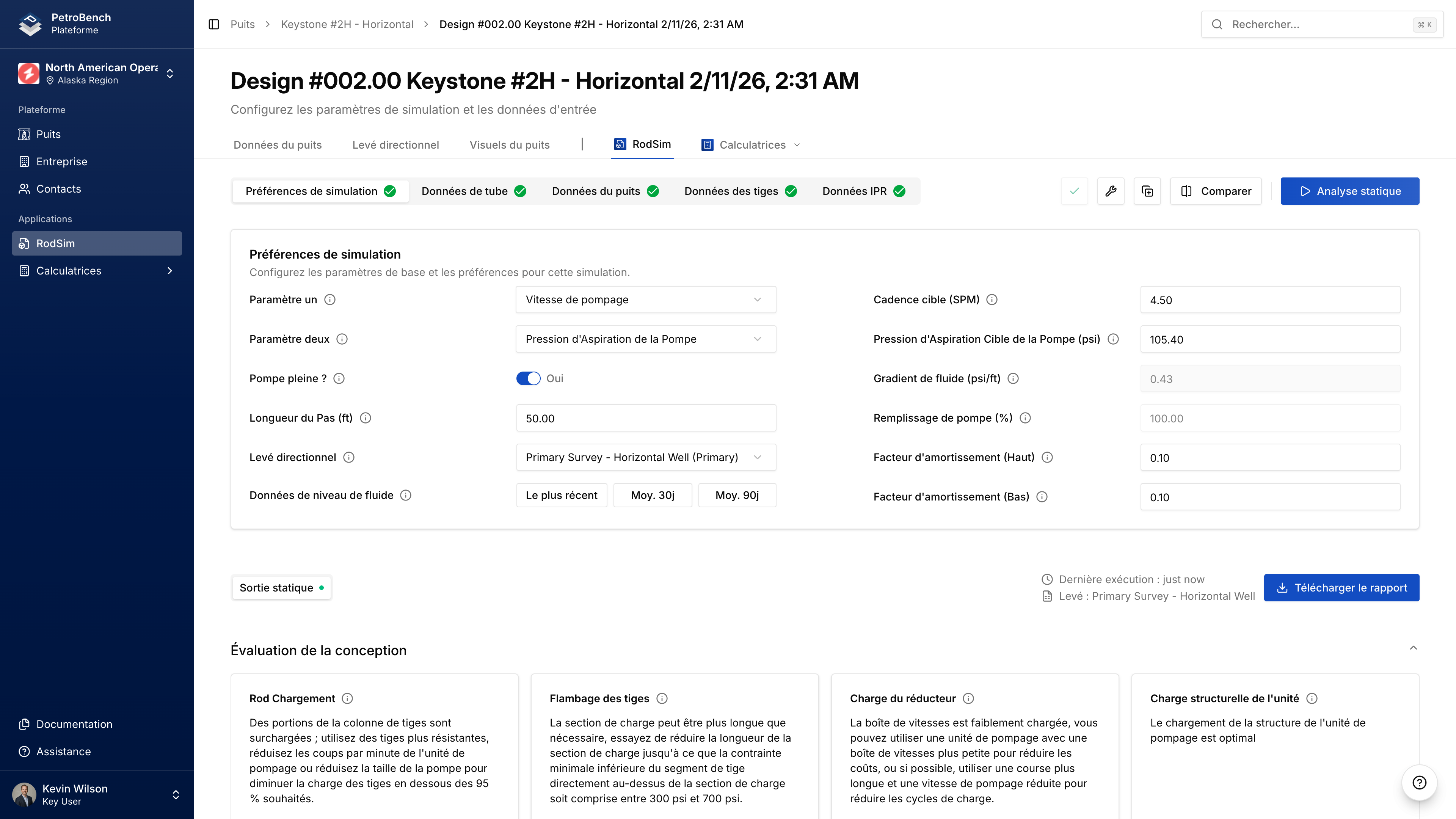

Configurer les Preferences de Simulation

Commencez par selectionner votre unite de pompage. Cliquez sur Selectionner Unite de Pompage pour ouvrir la bibliotheque d’equipements ou vous pouvez filtrer par fabricant ou rechercher par numero de modele. Definissez vos objectifs d’optimisation: soit un taux de production cible (BFPD) soit une vitesse de pompage cible (SPM). Ensuite configurez:

• Gradient de fluide et pourcentage de remplissage de pompe
• Type de pompe (designation API) et diametre du piston
• Pressions de tubage et de tubing
• Composition du fluide: teneur en eau, gravite API du petrole

​

Configurer les Donnees de Tubing

Definissez la profondeur PSN (profondeur de pose de la pompe): c’est la profondeur mesuree jusqu’a votre pompe. Si vous avez un releve directionnel charge, TVD et inclinaison se calculent automatiquement. Ajoutez votre train de tubing en specifiant la taille nominale, le poids, le grade et les intervalles de profondeur pour chaque section.

​

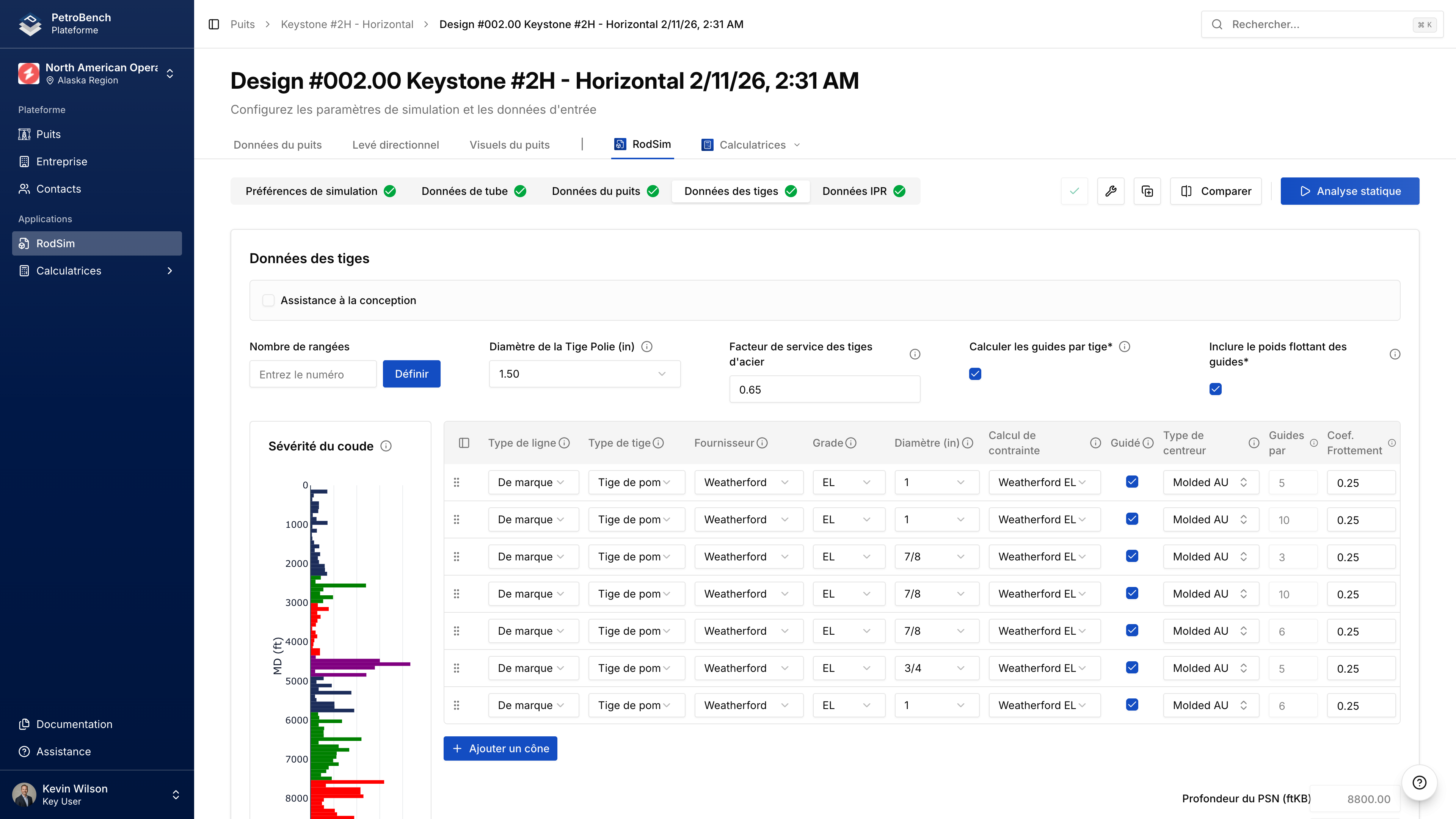

Configurer les Details des Tiges

Construisez votre train de tiges du haut vers le bas. Cliquez sur Ajouter Tige pour ajouter chaque section conique. Pour chaque cone, selectionnez:

• Type de tige: Tige de Pompage, Barre Lestee ou Continue
• Fabricant et grade
• Diametre et longueur

Selectionnez la taille de votre tige polie et configurez les guides de tige si necessaire pour les puits devies.

​

Executer la Simulation

Cliquez sur Executer Simulation pour lancer. Le traitement prend generalement 10-30 secondes.

​

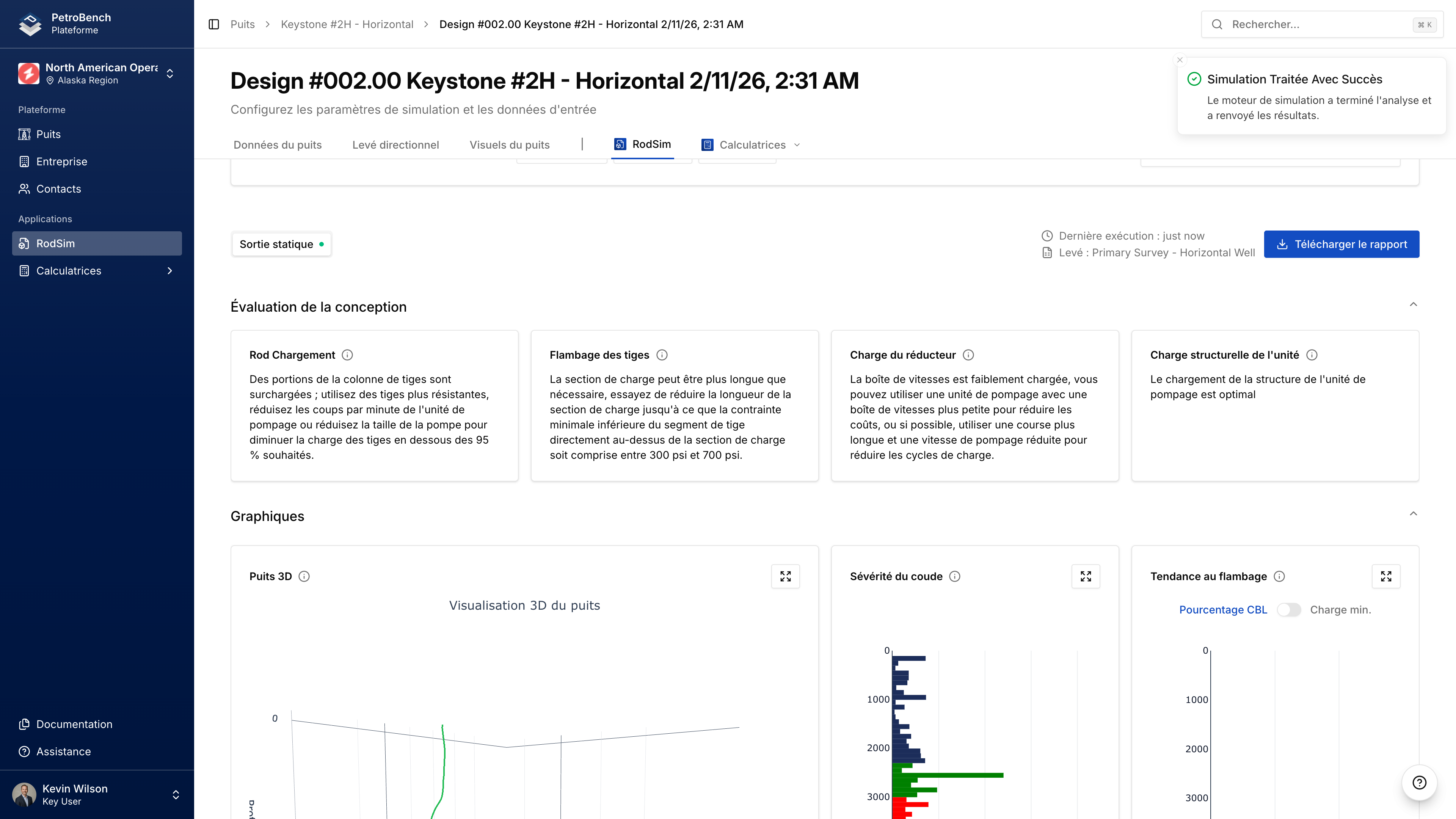

Examiner les Resultats

Apres completion, examinez les sorties:

• Evaluation de Conception: Recommandations pour la charge des tiges, le flambage, la boite de vitesses et la structure de l’unite
• Resultats Calcules: Production de fluide/petrole, PPRL, MPRL, HP requis, efficacite du systeme
• Analyse de l’Unite de Pompage: Couple de boite de vitesses, effet de contrepoids, charge de structure
• Tableau du Train de Tiges: Contrainte et charge a chaque section conique
• Graphiques: Cartes dynamometriques, tendance au flambage, charge laterale/axiale, puits 3D

---

​

Importer depuis RodStar ou SRod

​

Importer le Fichier

Allez dans Puits > Importer et selectionnez votre fichier .rsdx, .rsvx, .inp6e ou .inp7. Cela cree a la fois le puits et une simulation avec les donnees pre-remplies.

​

Verifier et Ajuster

1. Verifiez l’onglet Releves Directionnels pour confirmer que les donnees du releve ont ete importees correctement
2. Ouvrez la simulation et examinez chaque onglet:
   • Preferences de Simulation: Unite de pompage, objectifs, proprietes du fluide
   • Donnees de Tubing: Profondeur PSN, configuration du tubing
   • Details des Tiges: Configuration du train de tiges
3. Mettez a jour les valeurs qui necessitent un ajustement pour votre scenario

​

Executer et Examiner

Cliquez sur Executer Simulation pour lancer. Examinez les sorties comme decrit ci-dessus.

---

​
