Creer une Tige Personnalisee
- Cliquez sur l’icone Equipement Personnalise (a cote de Comparer) sur une page de simulation
- Selectionnez l’onglet Tiges
- Cliquez sur Creer Tige Personnalisee
- Entrez les champs requis:
| Champ | Description |
|---|---|
| Type de Tige | Type de tige |
| Fabricant | Nom du fabricant |
| Grade | Designation du grade de tige |
| Diametre | Diametre de tige (tailles API) |
| Module Elastique | Rigidite du materiau (psi) |
| Methode de Calcul de Contrainte | Approche de calcul de contrainte |
| Poids Lineaire | Poids par pied (lbs/ft) |
| Resistance a la Traction Minimale | Requis pour les tiges en acier (psi) |
- Cliquez sur Enregistrer
La taille de la goupille, le poids de l’accouplement et le diametre reel sont calcules automatiquement a partir de vos specifications.
Creer depuis la Simulation
Vous pouvez egalement creer des tiges personnalisees lors de la configuration d’une simulation:- Dans Configuration des Tiges, cliquez sur Creer Tige Personnalisee
- Completez le formulaire
- La nouvelle tige est immediatement disponible
Utiliser les Tiges Personnalisees
- Dans Configuration des Tiges de la simulation, ajoutez une section de tige
- Selectionnez fabricant → grade → diametre
- Les tiges personnalisees apparaissent a cote des tiges standard
- Configurez la longueur et les guides comme d’habitude

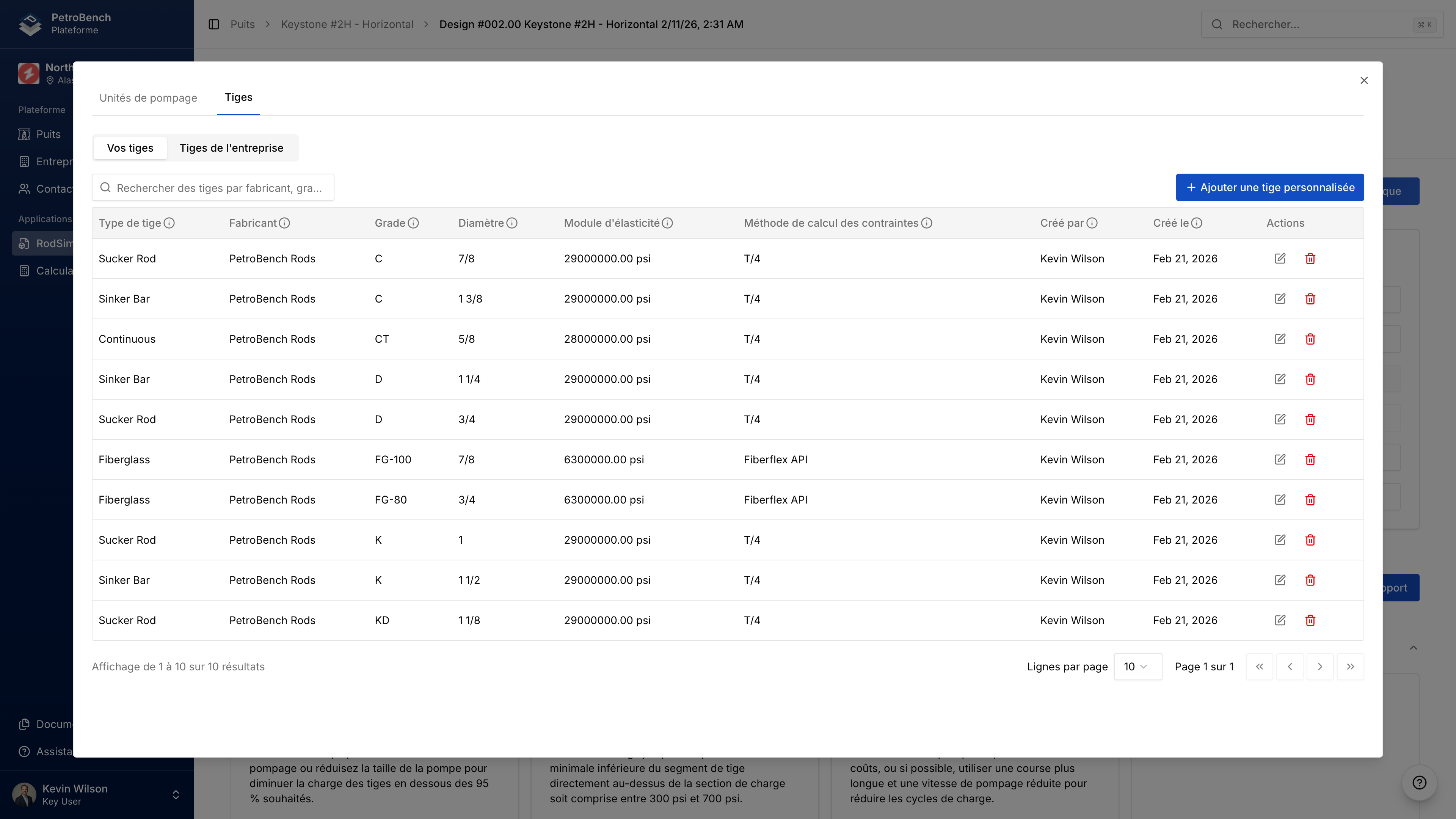

Modifier ou Supprimer
- L’onglet Vos Tiges affiche les tiges que vous avez creees
- L’onglet Tiges de l’Entreprise affiche toutes les tiges de votre organisation
- Cliquez sur Modifier pour modifier, Supprimer pour retirer
