Resultats de Comparaison
Comparez jusqu’a 5 simulations de tiges avec differentes configurations pour identifier la conception optimale.

​
Creer une Comparaison

  1. Naviguez vers l’onglet RodSim de votre puits
  2. Selectionnez une ou plusieurs simulations en utilisant les cases a cocher
  3. Cliquez sur Comparer
  4. Examinez le nom et la description auto-generes
  5. Cliquez sur Creer Comparaison
Si vous selectionnez une seule simulation, elle est dupliquee pour creer deux scenarios que vous pouvez configurer differemment.
La premiere simulation devient la simulation de base - votre point de reference pour la comparaison. Elle apparait toujours en premier et ne peut pas etre supprimee.

​
Ajouter et Gerer les Simulations

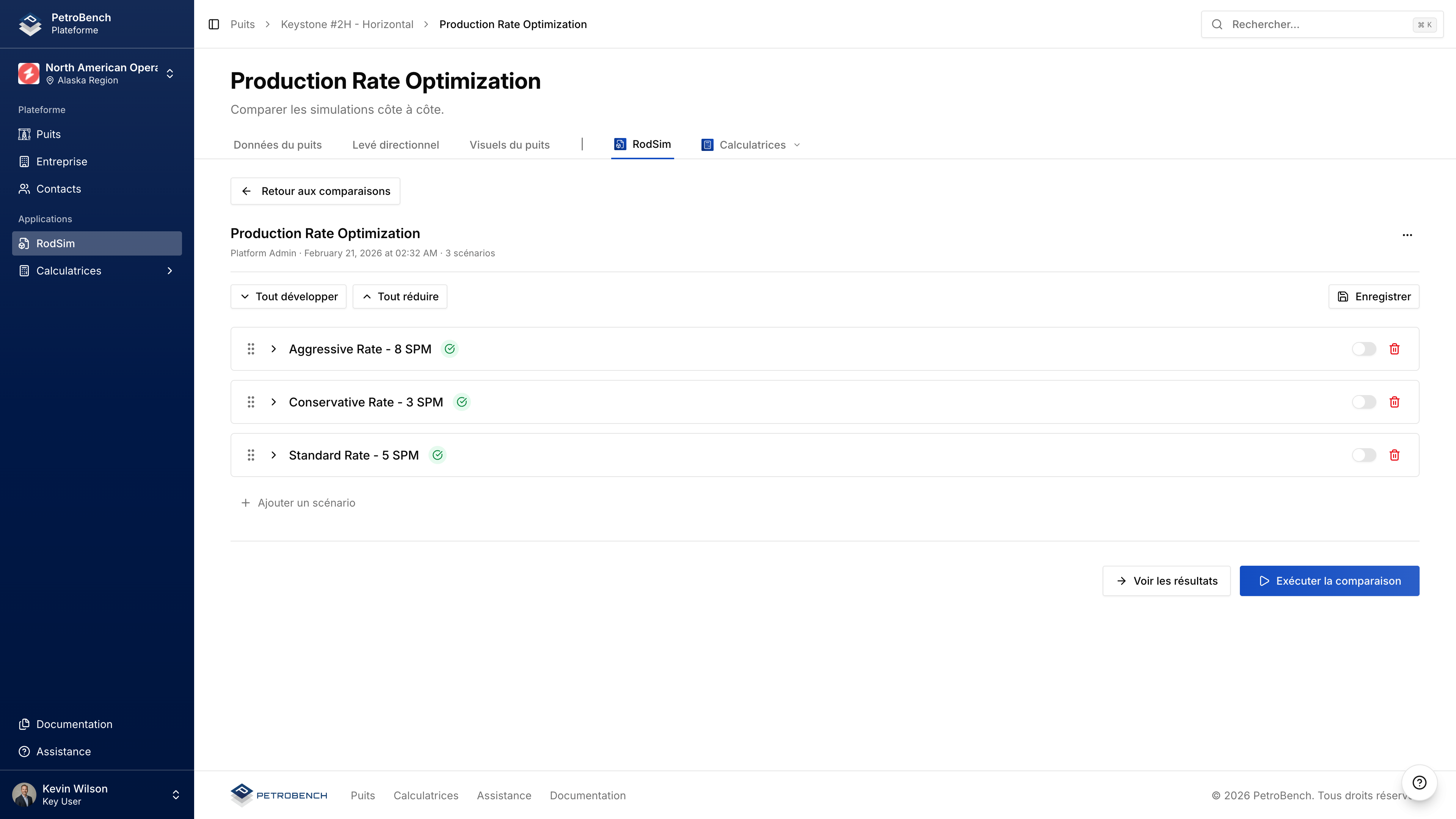

Scenarios de Comparaison

​
Ajouter des Simulations

  1. Ouvrez votre comparaison
  2. Cliquez sur Ajouter Simulation
  3. Selectionnez parmi les simulations disponibles
  4. Cliquez sur Ajouter a la Comparaison

​
Dupliquer un Scenario

  1. Cliquez sur l’icone de menu (trois points) sur une carte de scenario
  2. Selectionnez Dupliquer

​
Supprimer un Scenario

  1. Cliquez sur l’icone de menu sur la carte du scenario
  2. Selectionnez Supprimer de la Comparaison
Supprimer une simulation supprime ce scenario duplique. La simulation originale n’est pas affectee.

​
Configurer Chaque Scenario

Developpez une carte de scenario pour modifier:
  • Unite de Pompage - Selectionnez differentes unites par scenario
  • Train de Tiges - Modifiez les grades, tailles, sections coniques
  • Tubing - Ajustez les parametres d’ancre, profondeur de pompe
  • Parametres - Definissez la cadence de course, les objectifs de production

​
Executer la Comparaison

  1. Cliquez sur Executer Comparaison
  2. Surveillez la progression de chaque scenario
  3. Attendez que tous les scenarios soient termines

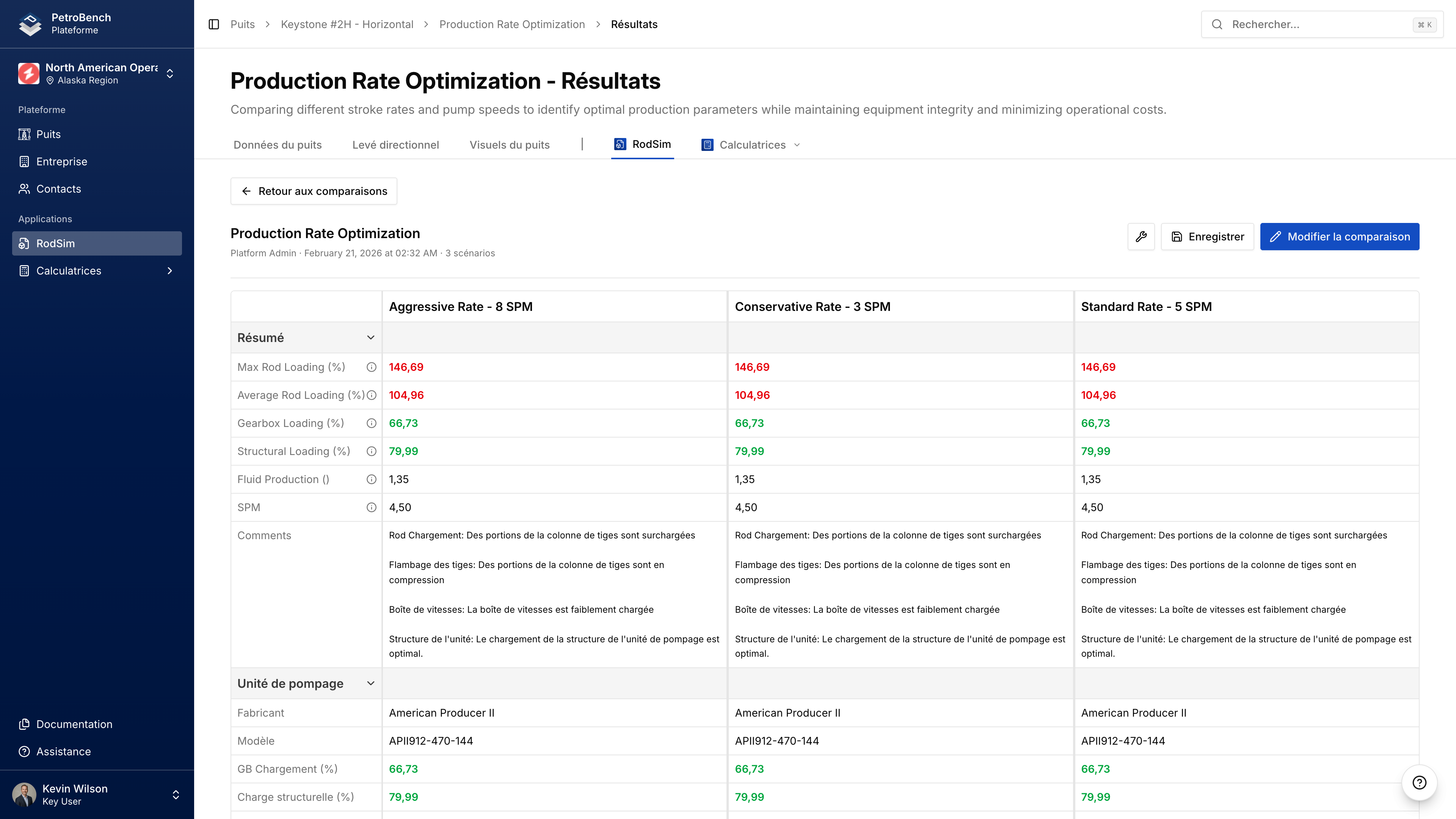

Execution de Comparaison
Les scenarios s’executent sequentiellement (simulation de base en premier). Chacun prend generalement 10-30 secondes. Si un scenario echoue, les autres continuent le traitement. Les scenarios echoues affichent des messages d’erreur dans les resultats.

​
Voir les Resultats

Tableau des Resultats de Comparaison
La page des resultats affiche les metriques cote a cote:
MetriqueDescription
Deplacement de PompeSortie theorique de la pompe (BPD)
Remplissage de PompePourcentage du barillet de pompe rempli
HP de Tige PoliePuissance en surface
Couple de PointeCouple maximal de boite de vitesses (in-lb)
Contrainte de Pointe de TigeContrainte maximale dans le train de tiges (psi)
Charge Max/Min de TigePlage de charge pendant le cycle (lbs)
Les valeurs en dehors des plages recommandees sont mises en surbrillance.

​
Re-execution

Apres modification des configurations de scenario:
  1. Retournez aux Entrees de Comparaison
  2. Effectuez des modifications sur n’importe quel scenario
  3. Cliquez sur Executer Comparaison
La re-execution ecrase les resultats precedents pour tous les scenarios.
