- Profondeur Mesuree (MD) - Distance le long du puits
- Inclinaison - Angle par rapport a la verticale (0° = vertical)
- Azimut - Direction du compas (0° = Nord)
Primaire vs. Sauvegarde
- Primaire - Releve actif utilise pour les calculs
- Sauvegarde - Releves historiques pour reference

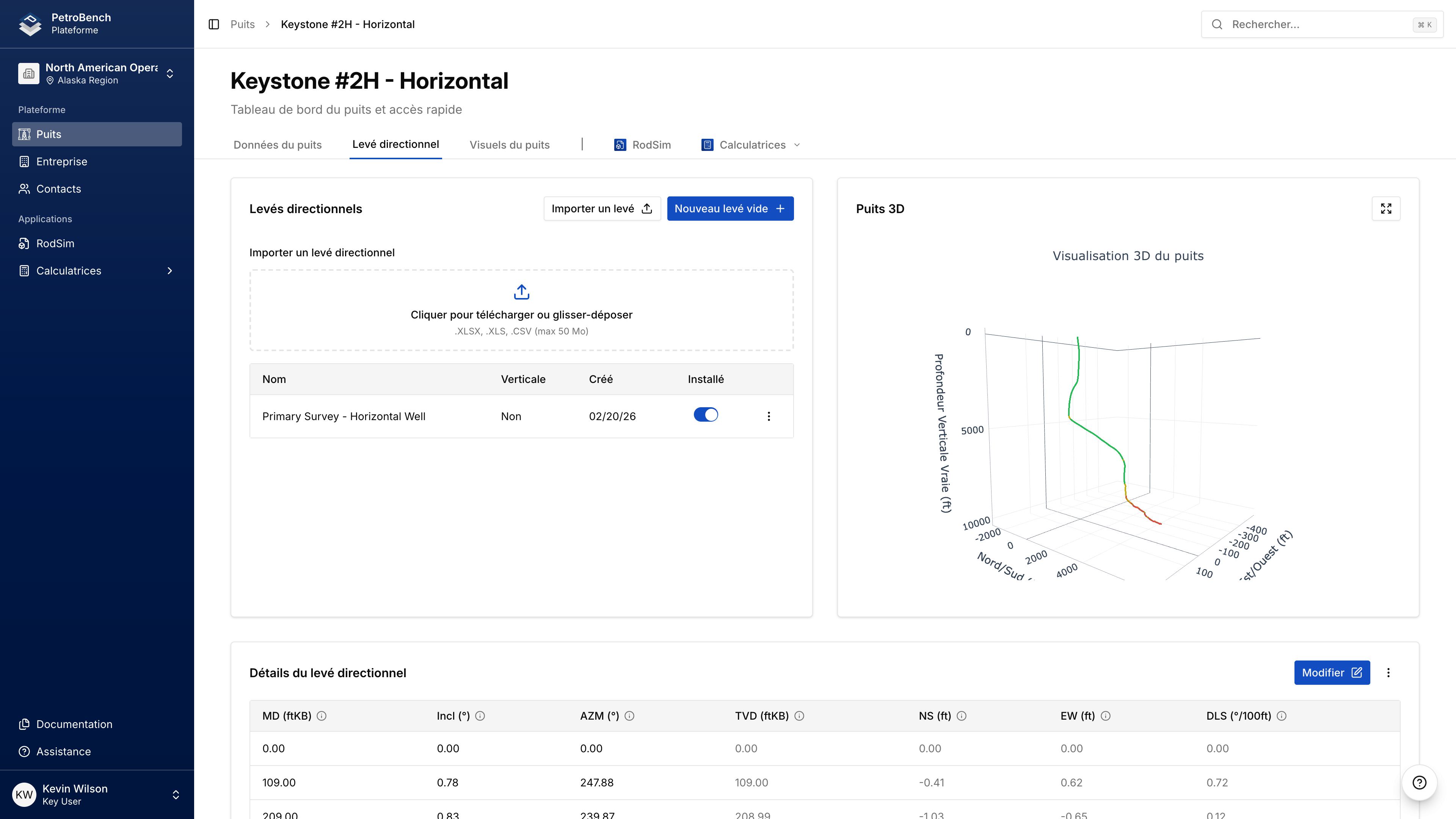

Creer un Releve
- Allez dans Details du Puits > Releves Directionnels
- Cliquez sur Creer Nouveau Releve
- Entrez le nom du releve et la date
- Cochez Est Primaire si c’est le releve actif
Ajouter des Points
Cliquez sur Ajouter Point:| Champ | Plage |
|---|---|
| Profondeur Mesuree | Valeurs croissantes (ft) |
| Inclinaison | 0-90° |
| Azimut | 0-360° |
Exemple de Puits Vertical
| MD | Inclinaison | Azimut |
|---|---|---|
| 0 | 0° | 0° |
| [TD] | 0° | 0° |
Importer des Releves
Formats Supportes
- Excel/CSV - .xlsx, .xls, .csv
- RodStar - .rsdx, .rsvx
- SRod - .inp6e, .inp7
Colonnes Requises (Excel/CSV)
| Colonne | En-tetes Reconnus |
|---|---|
| Profondeur Mesuree | MD, Measured Depth, Depth, M.D. |
| Inclinaison | Inc, Incl, Inclination, Angle |
| Azimut | Az, Azim, Azimuth, Direction |
Etapes d’Importation
- Allez dans Details du Puits > Releves Directionnels
- Cliquez sur Importer Releve
- Telechargez votre fichier
- Configurez: Nom du Releve, Date, Definir comme Primaire
- Examinez l’apercu
- Cliquez sur Importer
Exigences du Fichier
- CSV: Delimiteur virgule, encodage UTF-8
- Excel: N’importe quel nom de feuille (prefere “Survey” ou “Directional”)
- Unites: Pieds et degres

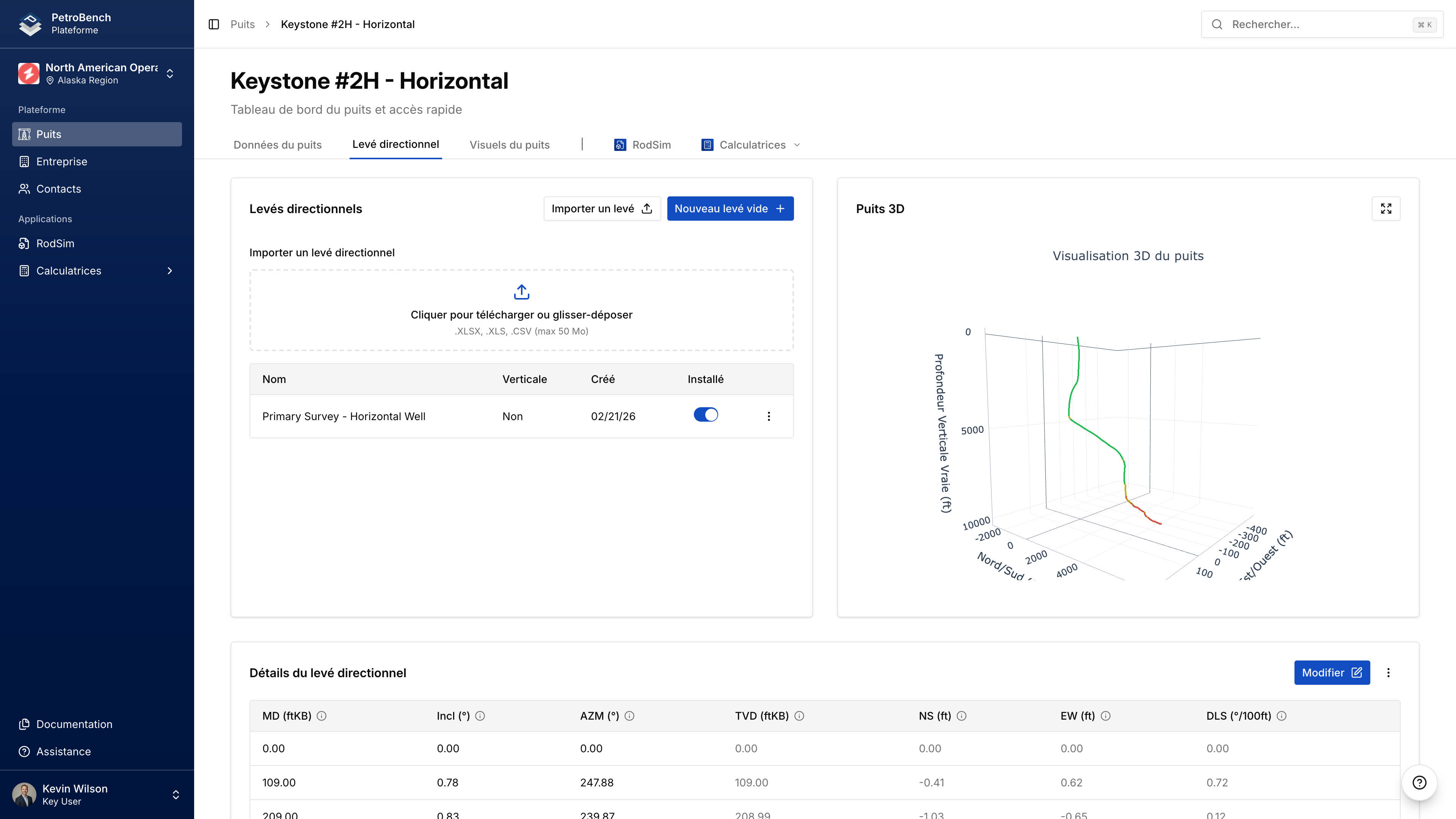

Visualisation 3D
Depannage
Aucun point de releve valide trouve
Aucun point de releve valide trouve
Verifiez que votre fichier a des en-tetes reconnaissables et des donnees numeriques.
Les valeurs MD doivent etre croissantes
Les valeurs MD doivent etre croissantes
Triez votre fichier par MD dans l’ordre croissant avant d’importer.
En-tetes de colonne non detectes
En-tetes de colonne non detectes
Utilisez des noms standards: MD, Inclination, Azimuth.
