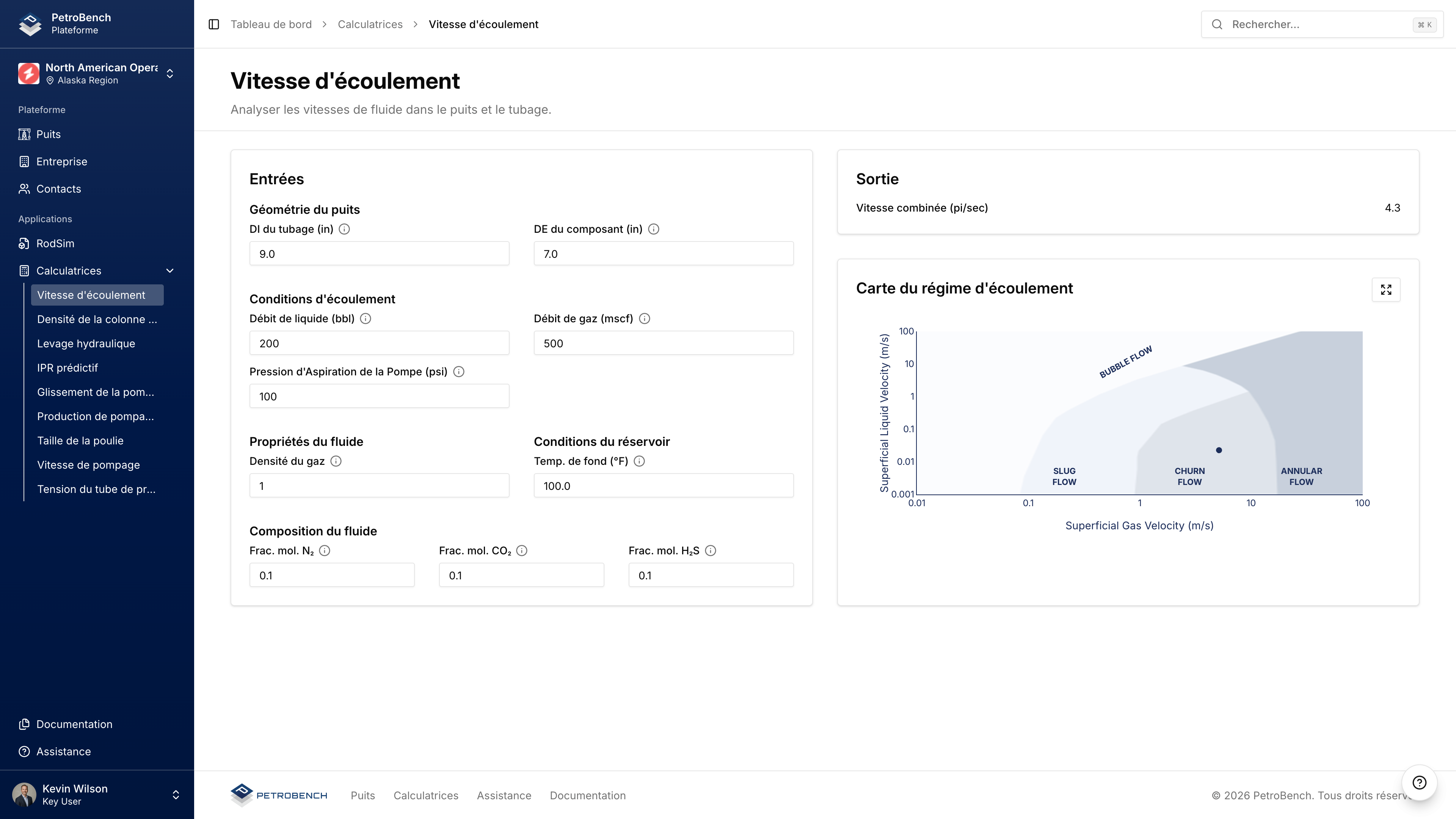

Entrees
Geometrie du Puits
| Champ | Description |
|---|---|
| Casing ID (in) | Diametre interieur du tubage |
| Component OD (in) | OD du tubing ou tige dans l’espace annulaire |
Conditions d’Ecoulement
| Champ | Description |
|---|---|
| Liquid Rate (bbl/day) | Taux total de production de liquide |
| Gas Rate (Mscf/day) | Taux de production de gaz |
| Pump Intake Pressure (PSI) | Pression a l’admission de la pompe |
Proprietes du Fluide
| Champ | Description |
|---|---|
| Gas Specific Gravity | Gravite du gaz relative a l’air |
Conditions du Reservoir
| Champ | Description |
|---|---|
| Bottom Hole Temp. (°F) | Temperature du reservoir |
Composition du Fluide
| Champ | Description |
|---|---|
| Mole Frac. N₂ | Fraction molaire d’azote |
| Mole Frac. CO₂ | Fraction molaire de dioxyde de carbone |
| Mole Frac. H₂S | Fraction molaire de sulfure d’hydrogene |
Sorties
| Sortie | Description |
|---|---|
| Combined Velocity (ft/sec) | Vitesse superficielle des fluides combines |
Carte de Regime d’Ecoulement
Graphique visuel montrant le regime d’ecoulement base sur les vitesses superficielles de gaz et de liquide:- Slug Flow - Bouchons de gaz intermittents
- Churn Flow - Ecoulement chaotique, oscillant
- Annular Flow - Noyau de gaz avec film de liquide
- Bubble Flow - Bulles de gaz dispersees dans le liquide
Cas d’Utilisation
- Identifier les regimes d’ecoulement problematiques (slug flow)
- Evaluer le potentiel d’interference de gaz
- Dimensionner le tubing pour un ecoulement optimal
- Evaluer les besoins de levage artificiel
