Entradas
| Campo | Descripcion |
|---|---|
| Prime Mover RPM | Velocidad del motor |
| Gear Reducer Ratio | Relacion de reduccion de la caja de engranajes |
| Prime Mover Sheave Diameter (in) | Tamano de polea del motor |
| Gear Reducer Sheave Diameter (in) | Tamano de polea de entrada de la caja de engranajes |
| Center Distance Of Shafts (in) | Distancia entre ejes del motor y la caja de engranajes |
Salidas
Resumen
| Salida | Descripcion |
|---|---|
| SPM | Carreras por minuto calculadas |
| Belt Length | Longitud de banda V requerida (pulgadas) |
Tabla de SPM

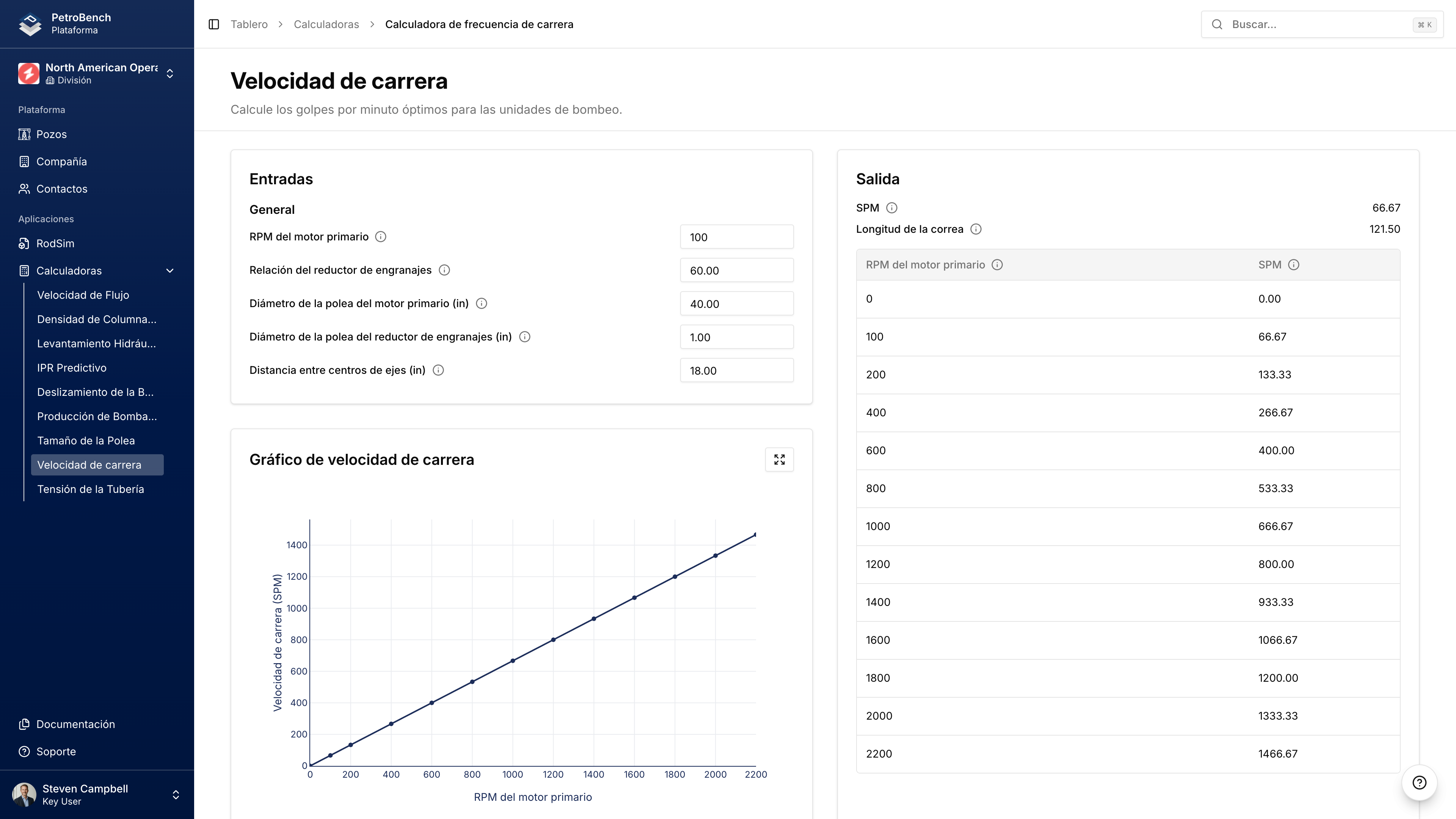

Muestra SPM a varios valores de RPM del motor primario, desde 0 hasta 2000+ RPM, permitiendo busqueda rapida de velocidades de operacion.Grafico de Velocidad de Carrera
Grafico visual mostrando la relacion SPM vs. RPM del Motor Primario.Casos de Uso
- Determinar SPM para una combinacion de poleas dada
- Seleccionar tamanos de polea para SPM objetivo
- Calcular longitud de banda para pedidos
- Evaluar impacto de RPM en la velocidad de bombeo
