Resultados de Comparacion
Compare hasta 5 simulaciones de varillas con diferentes configuraciones para identificar el diseno optimo.

​
Crear una Comparacion

  1. Navegue a la pestana RodSim de su pozo
  2. Seleccione una o mas simulaciones usando las casillas de verificacion
  3. Haga clic en Comparar
  4. Revise el nombre y descripcion auto-generados
  5. Haga clic en Crear Comparacion
Si selecciona solo una simulacion, se duplica para crear dos escenarios que puede configurar diferentemente.
La primera simulacion se convierte en la simulacion base - su punto de referencia para la comparacion. Siempre aparece primero y no se puede eliminar.

​
Agregar y Administrar Simulaciones

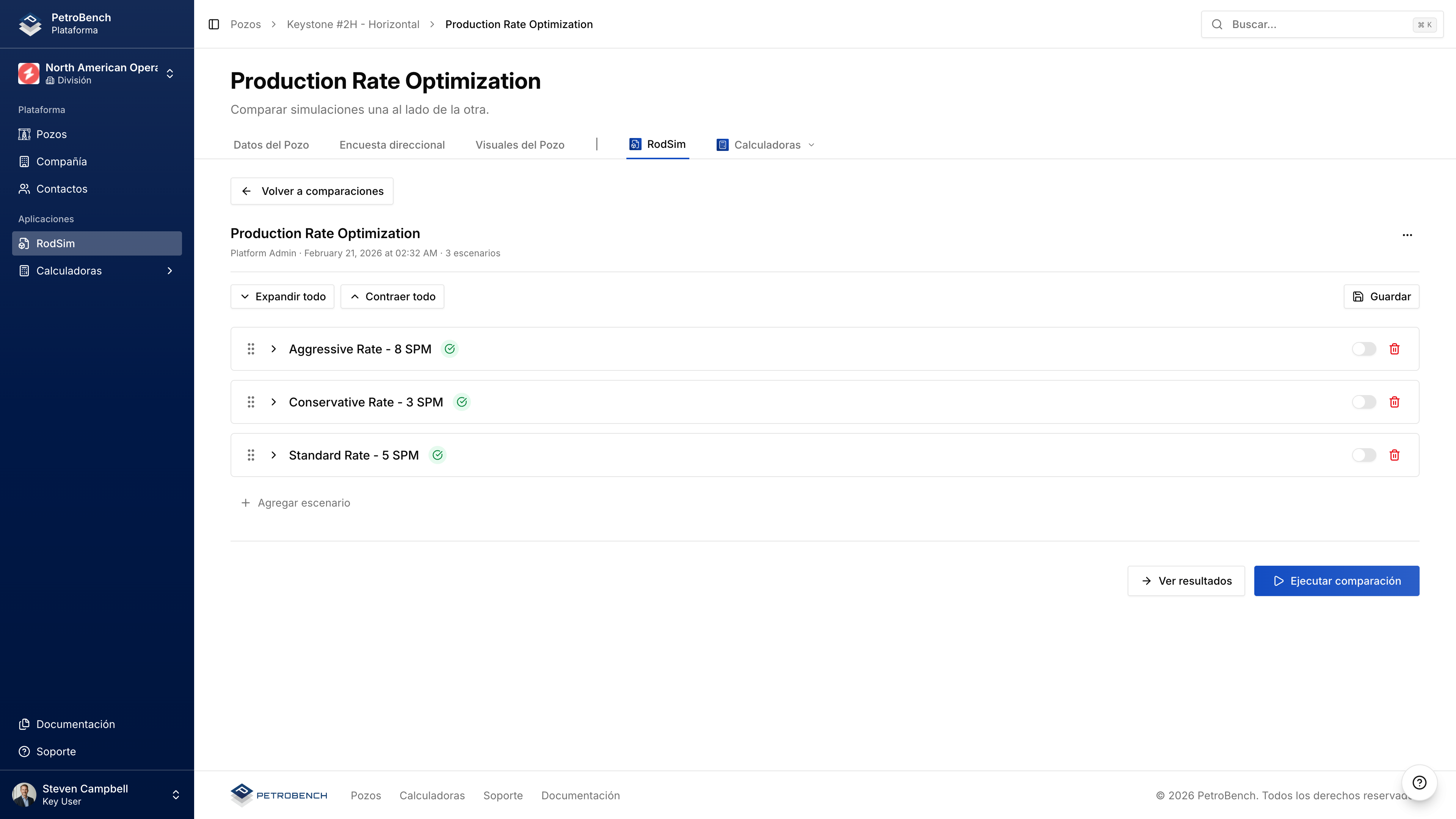

Escenarios de Comparacion

​
Agregar Simulaciones

  1. Abra su comparacion
  2. Haga clic en Agregar Simulacion
  3. Seleccione de las simulaciones disponibles
  4. Haga clic en Agregar a Comparacion

​
Duplicar un Escenario

  1. Haga clic en el icono de menu (tres puntos) en una tarjeta de escenario
  2. Seleccione Duplicar

​
Eliminar un Escenario

  1. Haga clic en el icono de menu en la tarjeta del escenario
  2. Seleccione Eliminar de Comparacion
Eliminar una simulacion borra ese escenario duplicado. La simulacion original no se afecta.

​
Configurar Cada Escenario

Expanda una tarjeta de escenario para modificar:
  • Unidad de Bombeo - Seleccione diferentes unidades por escenario
  • Sarta de Varillas - Modifique grados, tamanos, secciones conicas
  • Tuberia - Ajuste configuracion de ancla, profundidad de bomba
  • Parametros - Establezca velocidad de carrera, objetivos de produccion

​
Ejecutar la Comparacion

  1. Haga clic en Ejecutar Comparacion
  2. Monitoree el progreso de cada escenario
  3. Espere a que todos los escenarios se completen
Ejecutando Comparacion
Los escenarios se ejecutan secuencialmente (simulacion base primero). Cada uno tipicamente toma 10-30 segundos. Si un escenario falla, los otros continuan procesando. Los escenarios fallidos muestran mensajes de error en los resultados.

​
Ver Resultados

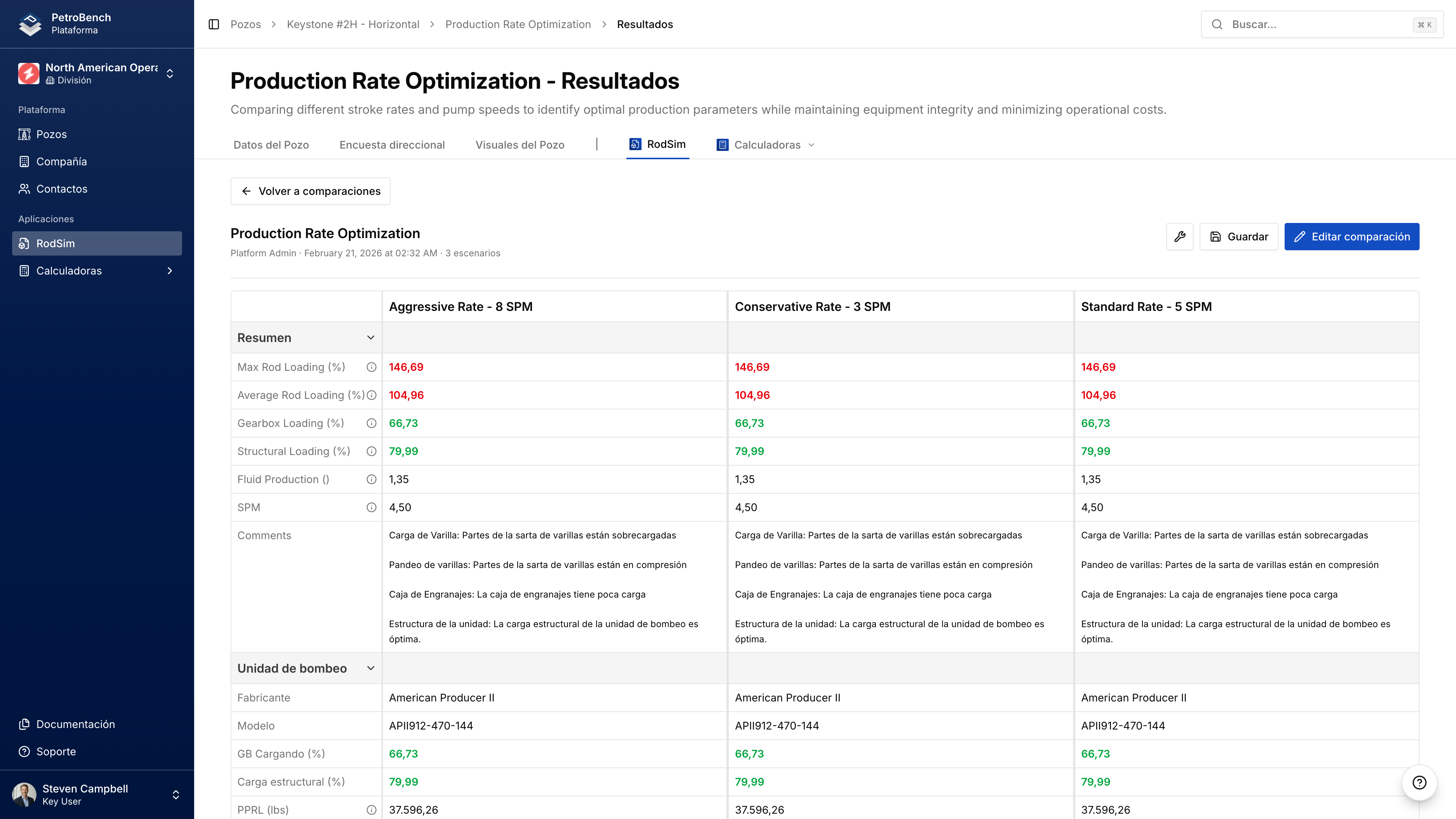

Tabla de Resultados de Comparacion
La pagina de resultados muestra metricas lado a lado:
MetricaDescripcion
Desplazamiento de BombaSalida teorica de la bomba (BPD)
Llenado de BombaPorcentaje del barril de la bomba lleno
HP de Varilla PulidaPotencia en superficie
Torque PicoTorque maximo de caja de engranajes (in-lb)
Esfuerzo Pico de VarillaEsfuerzo maximo en la sarta de varillas (psi)
Carga Max/Min de VarillaRango de carga durante el ciclo (lbs)
Los valores fuera de los rangos recomendados se resaltan.

​
Re-Ejecutar

Despues de modificar las configuraciones de escenario:
  1. Regrese a Entradas de Comparacion
  2. Haga cambios a cualquier escenario
  3. Haga clic en Ejecutar Comparacion
Re-ejecutar sobrescribe los resultados anteriores para todos los escenarios.
