- Profundidad Medida (MD) - Distancia a lo largo del pozo
- Inclinacion - Angulo desde la vertical (0° = vertical)
- Azimut - Direccion de la brujula (0° = Norte)
Primario vs. Respaldo
- Primario - Estudio activo usado para calculos
- Respaldo - Estudios historicos para referencia

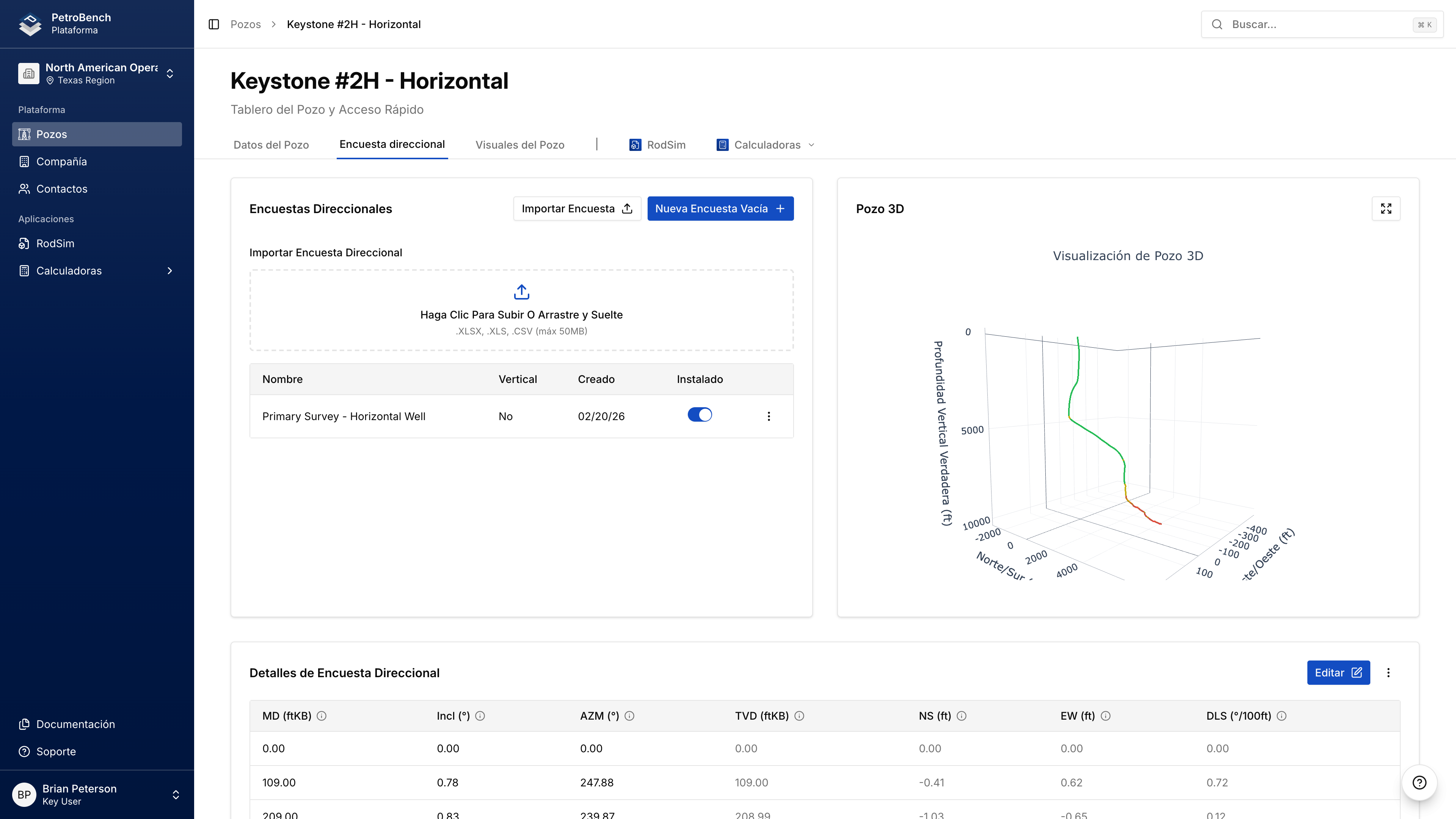

Crear un Estudio
- Vaya a Detalles del Pozo > Estudios Direccionales
- Haga clic en Crear Nuevo Estudio
- Ingrese nombre del estudio y fecha
- Marque Es Primario si este es el estudio activo
Agregar Puntos
Haga clic en Agregar Punto:| Campo | Rango |
|---|---|
| Profundidad Medida | Valores crecientes (ft) |
| Inclinacion | 0-90° |
| Azimut | 0-360° |
Ejemplo de Pozo Vertical
| MD | Inclinacion | Azimut |
|---|---|---|
| 0 | 0° | 0° |
| [TD] | 0° | 0° |
Importar Estudios
Formatos Soportados
- Excel/CSV - .xlsx, .xls, .csv
- RodStar - .rsdx, .rsvx
- SRod - .inp6e, .inp7
Columnas Requeridas (Excel/CSV)
| Columna | Encabezados Reconocidos |
|---|---|
| Profundidad Medida | MD, Measured Depth, Depth, M.D. |
| Inclinacion | Inc, Incl, Inclination, Angle |
| Azimut | Az, Azim, Azimuth, Direction |
Pasos de Importacion
- Vaya a Detalles del Pozo > Estudios Direccionales
- Haga clic en Importar Estudio
- Suba su archivo
- Configure: Nombre del Estudio, Fecha, Establecer como Primario
- Revise la vista previa
- Haga clic en Importar
Requisitos del Archivo
- CSV: Delimitador de coma, codificacion UTF-8
- Excel: Cualquier nombre de hoja (prefiere “Survey” o “Directional”)
- Unidades: Pies y grados

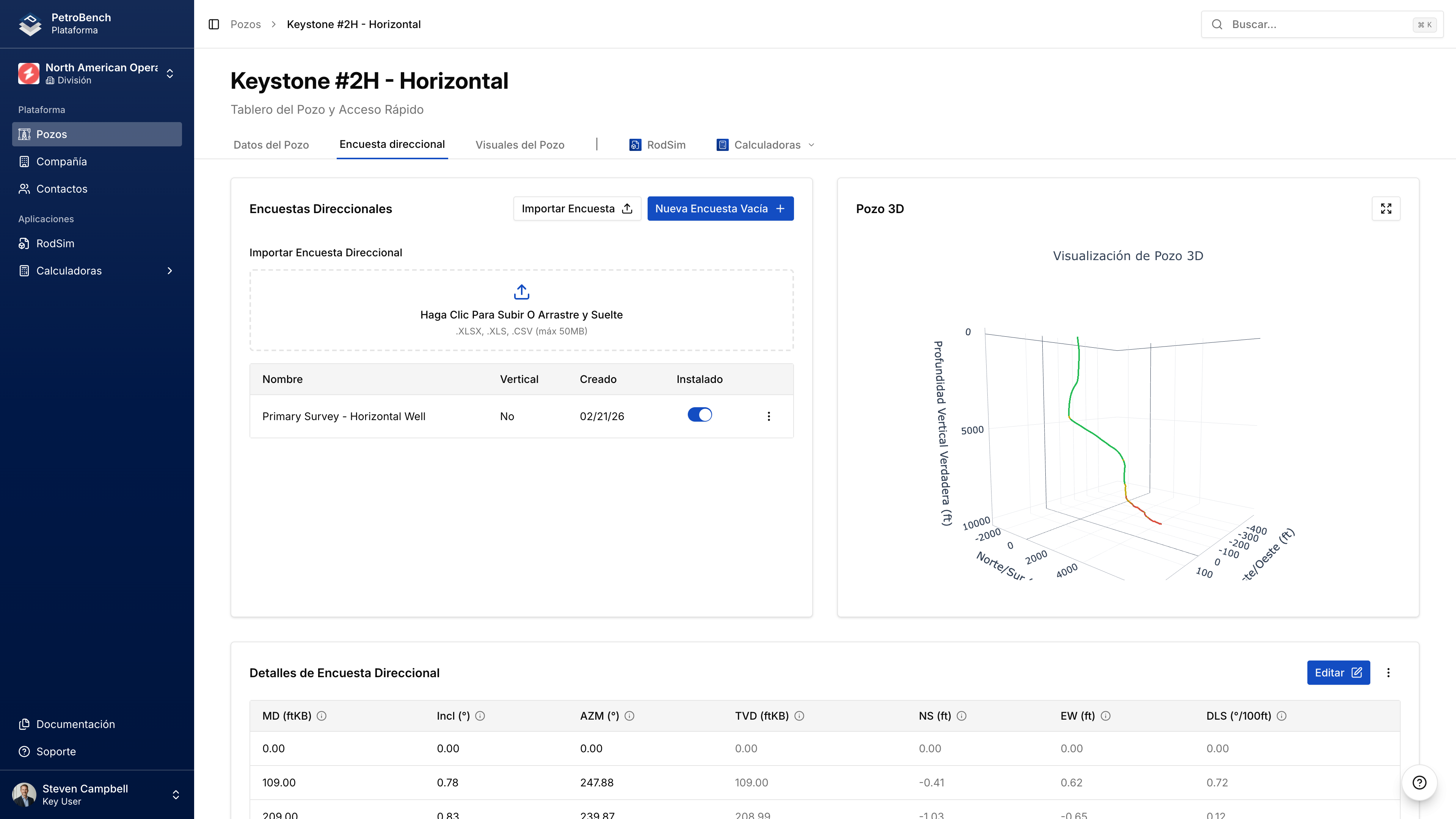

Visualizacion 3D
Solucion de Problemas
No se encontraron puntos de estudio validos
No se encontraron puntos de estudio validos
Verifique que su archivo tenga encabezados reconocibles y datos numericos.
Los valores de MD deben ser crecientes
Los valores de MD deben ser crecientes
Ordene su archivo por MD en orden ascendente antes de importar.
Encabezados de columna no detectados
Encabezados de columna no detectados
Use nombres estandar: MD, Inclination, Azimuth.
