Entradas
Geometria del Pozo
| Campo | Descripcion |
|---|---|
| Casing ID (in) | Diametro interior del revestimiento |
| Component OD (in) | OD de tuberia o varilla en el espacio anular |
Condiciones de Flujo
| Campo | Descripcion |
|---|---|
| Liquid Rate (bbl/day) | Tasa total de produccion de liquido |
| Gas Rate (Mscf/day) | Tasa de produccion de gas |
| Pump Intake Pressure (PSI) | Presion en la entrada de la bomba |
Propiedades del Fluido
| Campo | Descripcion |
|---|---|
| Gas Specific Gravity | Gravedad del gas relativa al aire |
Condiciones del Yacimiento
| Campo | Descripcion |
|---|---|
| Bottom Hole Temp. (°F) | Temperatura del yacimiento |
Composicion del Fluido
| Campo | Descripcion |
|---|---|
| Mole Frac. N₂ | Fraccion molar de nitrogeno |
| Mole Frac. CO₂ | Fraccion molar de dioxido de carbono |
| Mole Frac. H₂S | Fraccion molar de sulfuro de hidrogeno |
Salidas
| Salida | Descripcion |
|---|---|
| Combined Velocity (ft/sec) | Velocidad superficial de fluidos combinados |

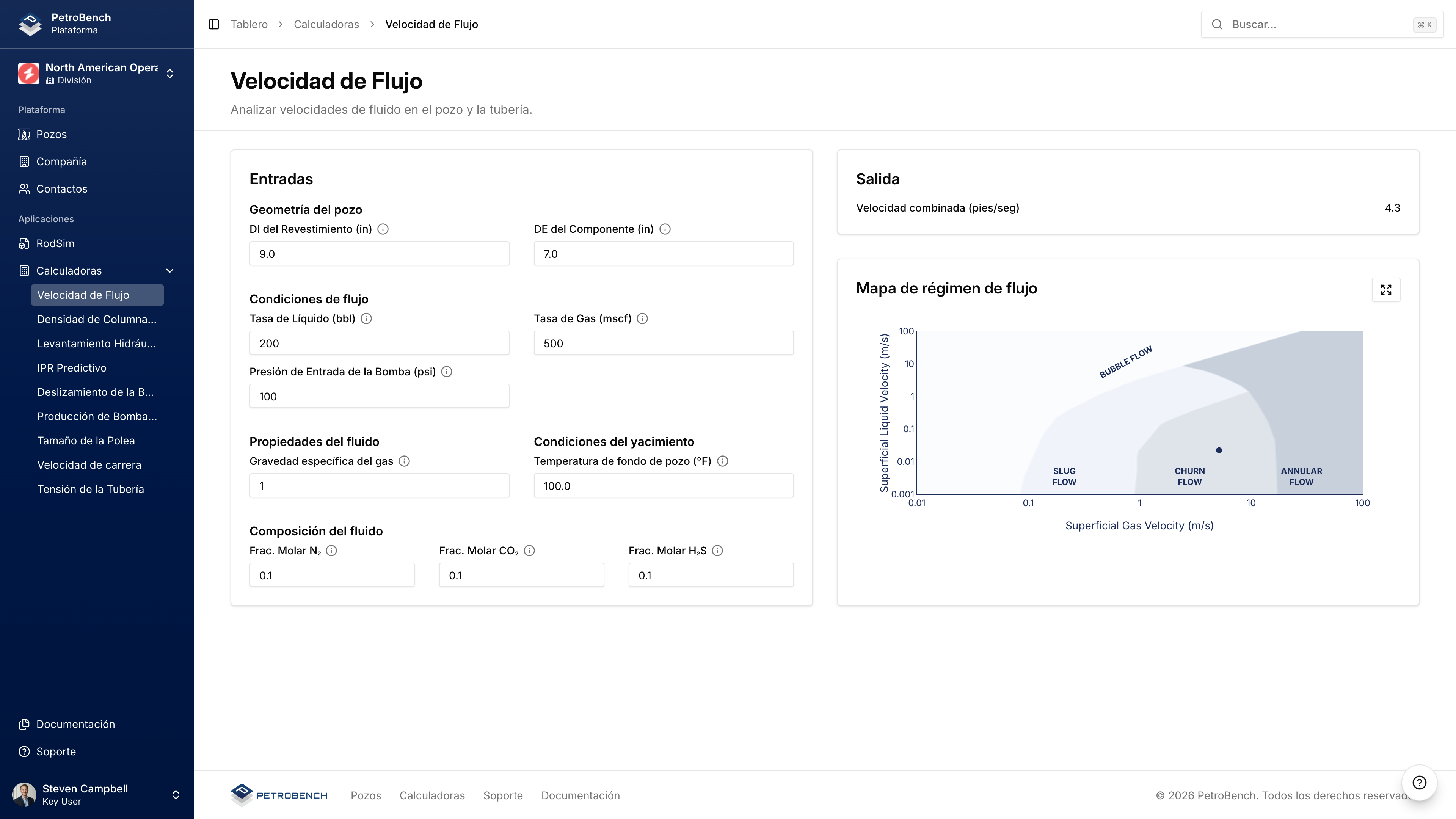

Mapa de Regimen de Flujo
Grafico visual mostrando regimen de flujo basado en velocidades superficiales de gas y liquido:- Slug Flow - Tapones de gas intermitentes
- Churn Flow - Flujo caotico, oscilante
- Annular Flow - Nucleo de gas con pelicula de liquido
- Bubble Flow - Burbujas de gas dispersas en liquido
Casos de Uso
- Identificar regimenes de flujo problematicos (slug flow)
- Evaluar potencial de interferencia de gas
- Dimensionar tuberia para flujo optimo
- Evaluar requisitos de levantamiento artificial
