Comparaisons de Simulation
Comparez plusieurs simulations de tiges cote a cote
Comparez jusqu'a 5 simulations de tiges avec differentes configurations pour identifier la conception optimale.
Creer une Comparaison
- Naviguez vers l'onglet RodSim de votre puits
- Selectionnez une ou plusieurs simulations en utilisant les cases a cocher
- Cliquez sur Comparer
- Examinez le nom et la description auto-generes
- Cliquez sur Creer Comparaison
Si vous selectionnez une seule simulation, elle est dupliquee pour creer deux scenarios que vous pouvez configurer differemment.
La premiere simulation devient la simulation de base - votre point de reference pour la comparaison. Elle apparait toujours en premier et ne peut pas etre supprimee.
Ajouter et Gerer les Simulations
Ajouter des Simulations
- Ouvrez votre comparaison
- Cliquez sur Ajouter Simulation
- Selectionnez parmi les simulations disponibles
- Cliquez sur Ajouter a la Comparaison
Dupliquer un Scenario
- Cliquez sur l'icone de menu (trois points) sur une carte de scenario
- Selectionnez Dupliquer
Supprimer un Scenario
- Cliquez sur l'icone de menu sur la carte du scenario
- Selectionnez Supprimer de la Comparaison
Supprimer une simulation supprime ce scenario duplique. La simulation originale n'est pas affectee.

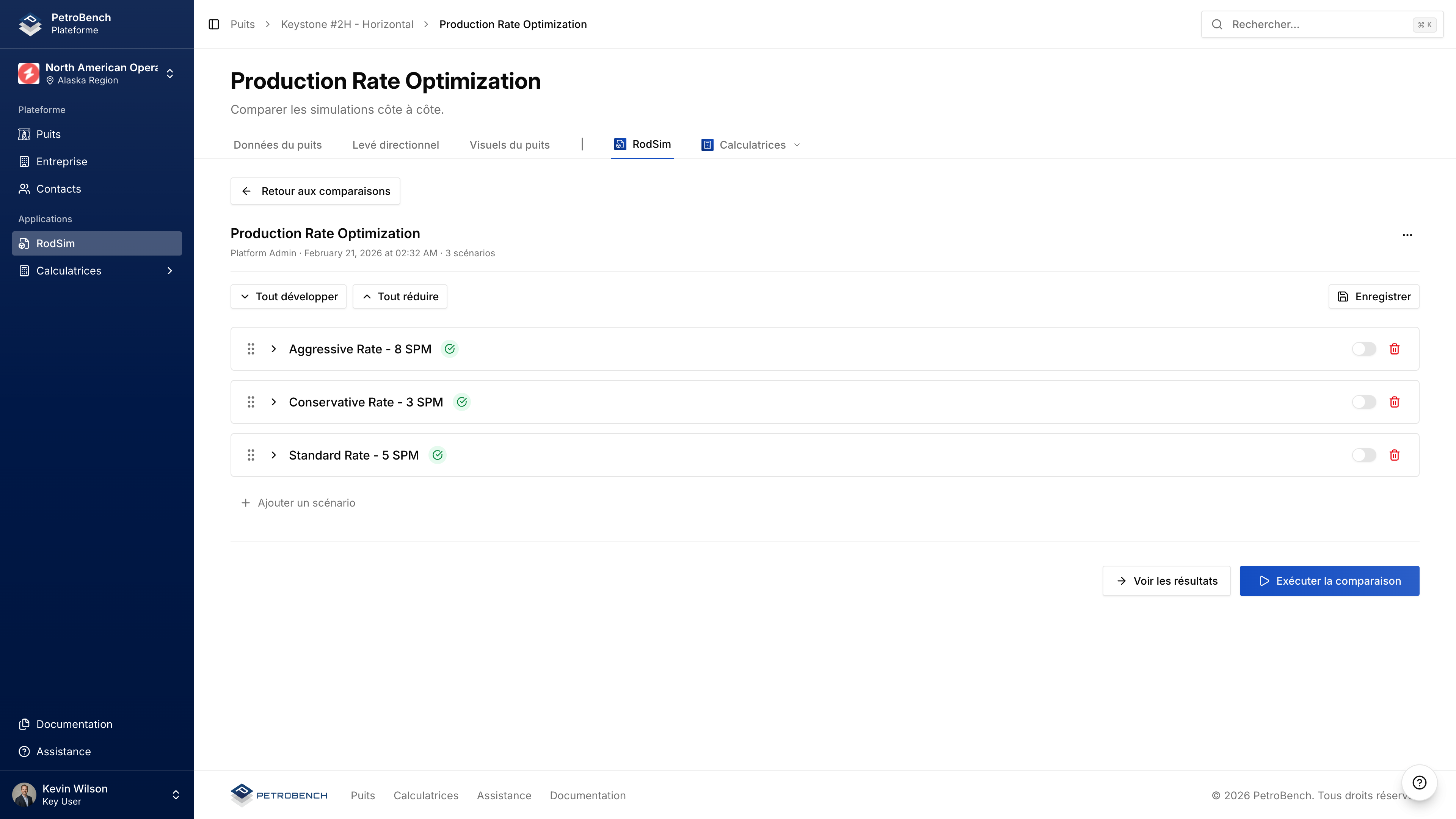

Configurer Chaque Scenario
Developpez une carte de scenario pour modifier:
- Unite de Pompage - Selectionnez differentes unites par scenario
- Train de Tiges - Modifiez les grades, tailles, sections coniques
- Tubing - Ajustez les parametres d'ancre, profondeur de pompe
- Parametres - Definissez la cadence de course, les objectifs de production
Executer la Comparaison
- Cliquez sur Executer Comparaison
- Surveillez la progression de chaque scenario
- Attendez que tous les scenarios soient termines
Les scenarios s'executent sequentiellement (simulation de base en premier). Chacun prend generalement 10-30 secondes.
Si un scenario echoue, les autres continuent le traitement. Les scenarios echoues affichent des messages d'erreur dans les resultats.

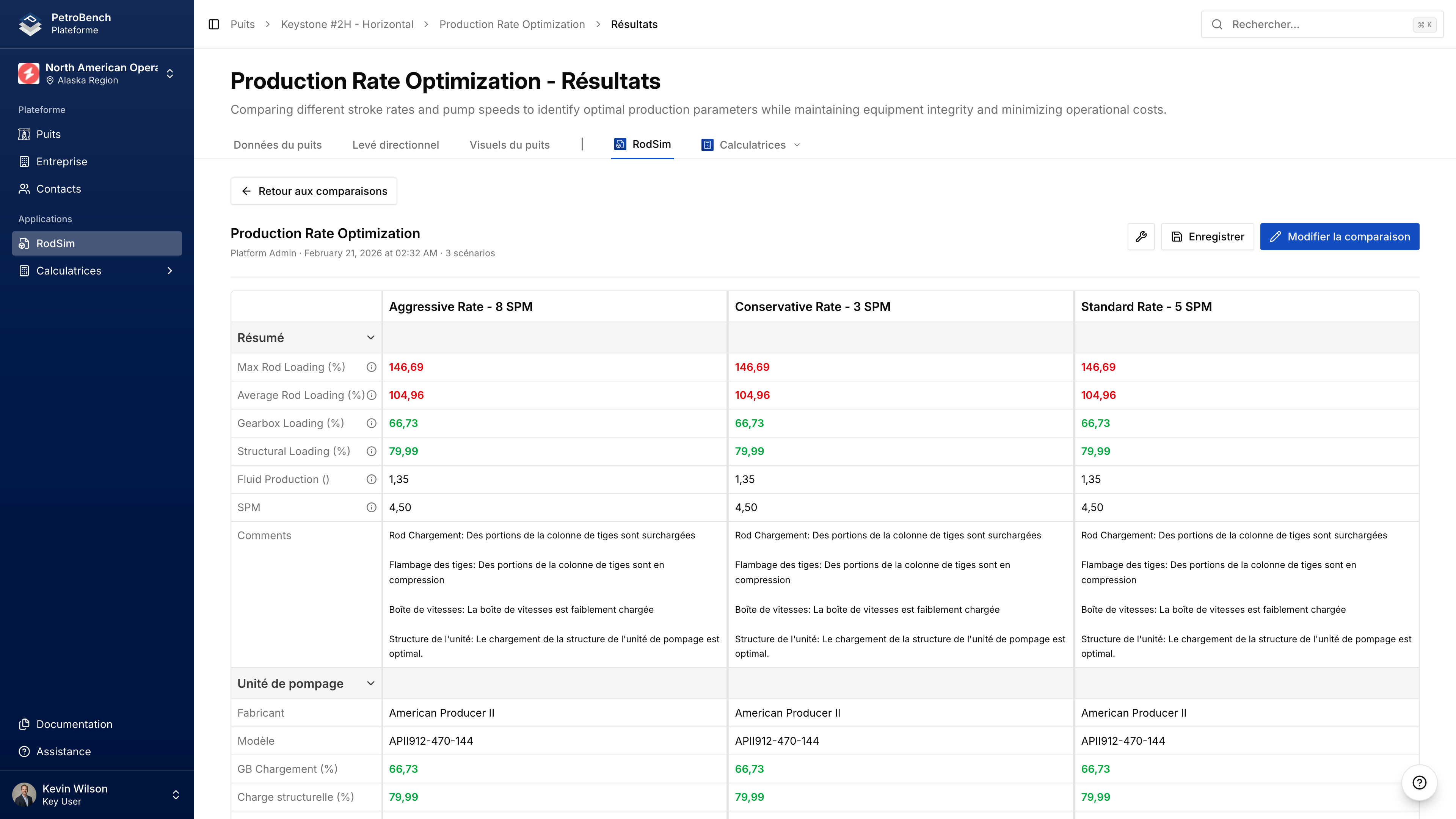

Voir les Resultats
La page des resultats affiche les metriques cote a cote:
| Metrique | Description |
|---|---|
| Deplacement de Pompe | Sortie theorique de la pompe (BPD) |
| Remplissage de Pompe | Pourcentage du barillet de pompe rempli |
| HP de Tige Polie | Puissance en surface |
| Couple de Pointe | Couple maximal de boite de vitesses (in-lb) |
| Contrainte de Pointe de Tige | Contrainte maximale dans le train de tiges (psi) |
| Charge Max/Min de Tige | Plage de charge pendant le cycle (lbs) |
Les valeurs en dehors des plages recommandees sont mises en surbrillance.
Re-execution
Apres modification des configurations de scenario:
- Retournez aux Entrees de Comparaison
- Effectuez des modifications sur n'importe quel scenario
- Cliquez sur Executer Comparaison
La re-execution ecrase les resultats precedents pour tous les scenarios.
