Cadence de Course

Calculez les cadences de course de l'unite de pompage a partir de la configuration de poulie

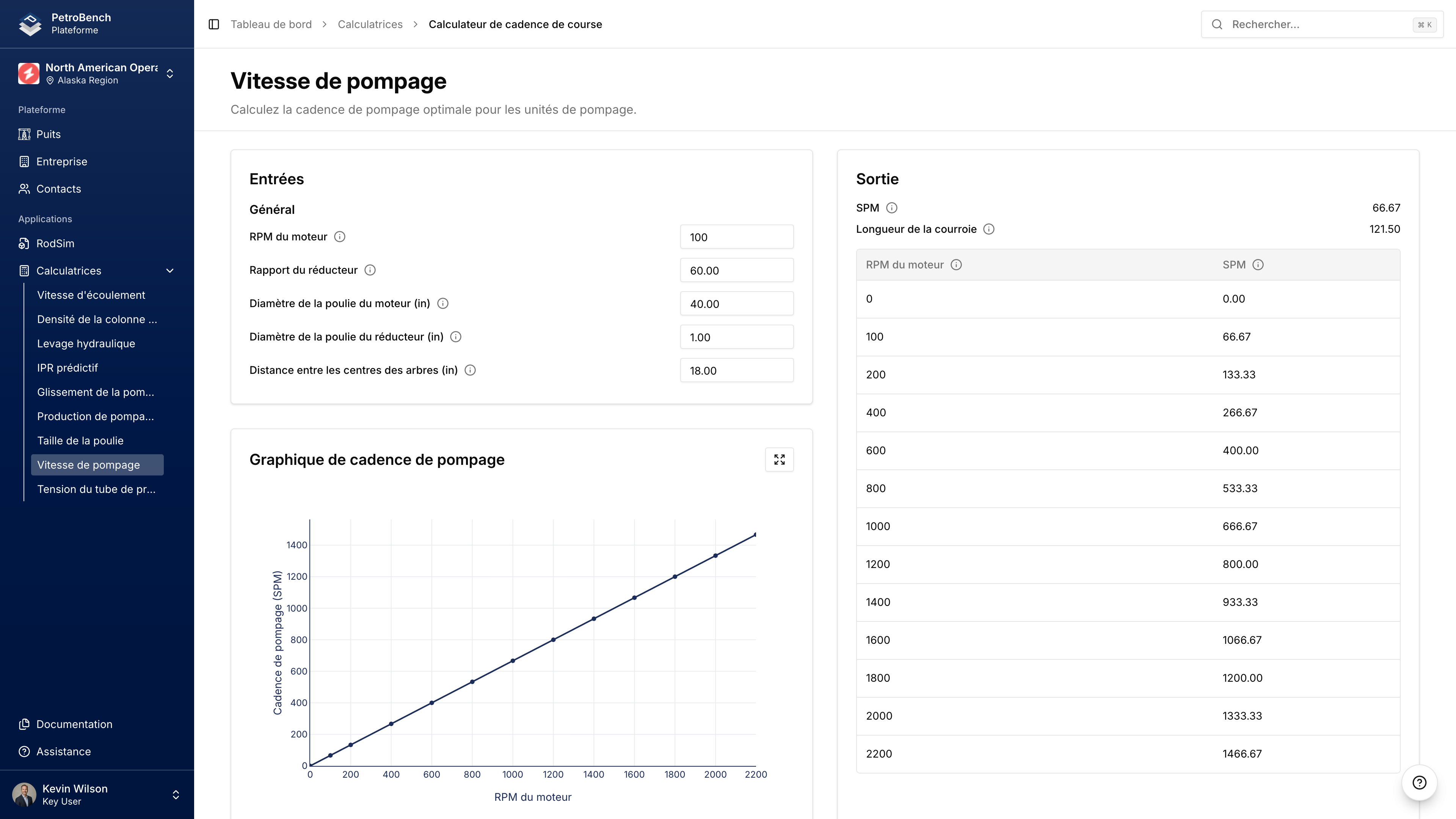

Le calculateur de Cadence de Course determine les courses par minute (SPM) en fonction de la vitesse du moteur, du rapport d'engrenage et des diametres de poulie. Il calcule egalement la longueur de courroie requise.

Entrees

Champ	Description
Prime Mover RPM	Vitesse du moteur
Gear Reducer Ratio	Rapport de reduction du reducteur
Prime Mover Sheave Diameter (in)	Taille de poulie du moteur
Gear Reducer Sheave Diameter (in)	Taille de poulie d'entree du reducteur
Center Distance Of Shafts (in)	Distance entre les arbres moteur et reducteur

Sorties

Resume

Sortie	Description
SPM	Courses par minute calculees
Belt Length	Longueur de courroie V requise (pouces)

Tableau SPM

Affiche le SPM a differentes valeurs de RPM du moteur principal, de 0 a 2000+ RPM, permettant une recherche rapide des vitesses de fonctionnement.

Graphique de Cadence de Course

Graphique visuel montrant la relation SPM vs. RPM du Moteur Principal.

Cas d'Utilisation

Determiner le SPM pour une combinaison de poulies donnee
Selectionner les tailles de poulie pour un SPM cible
Calculer la longueur de courroie pour les commandes
Evaluer l'impact du RPM sur la vitesse de pompage
