Criar uma Unidade Personalizada
- Clique no ícone Equipamento Personalizado (ao lado de Comparar) em uma página de simulação
- Clique em Criar Unidade de Bombeio Personalizada
- Insira os campos obrigatórios:
| Campo | Descrição |
|---|---|
| Fabricante | Nome do fabricante da unidade |
| Modelo | Designação do modelo |
| Tipo | Tipo de geometria da unidade |
| Classe | Classificação de tamanho |
- Adicione parâmetros geométricos (dimensões A-K)
- Configure posições de manivela e comprimentos de curso
- Insira classificações de caixa de engrenagens e estruturais
- Clique em Salvar
Quanto mais parâmetros você fornecer, mais precisos serão os resultados da sua simulação.
Criar a partir de Simulação
Você também pode criar unidades personalizadas ao configurar uma simulação:- Em Dados do Poço, selecione Personalizado como tipo de unidade
- Clique em Criar Unidade de Bombeio Personalizada
- Complete o formulário
- A nova unidade está disponível imediatamente
Usando Unidades Personalizadas
- Em Dados do Poço da simulação, selecione Personalizado para tipo de unidade
- Escolha o fabricante das suas unidades personalizadas
- Selecione o modelo
- Configure rotação e furo da manivela
Editar ou Excluir

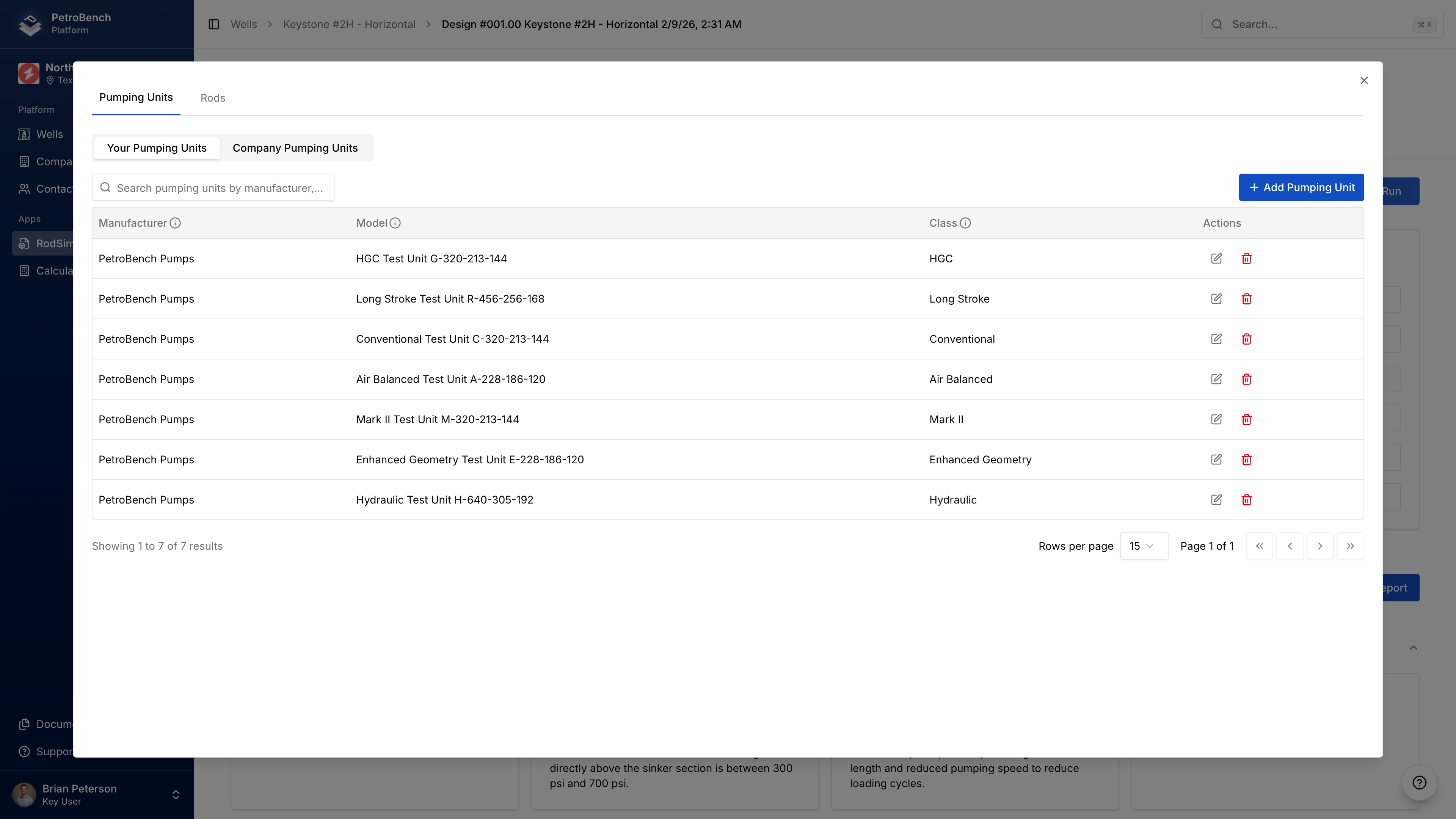

- A aba Suas Unidades de Bombeio mostra unidades que você criou
- A aba Unidades de Bombeio da Empresa mostra todas as unidades na sua organização
- Clique em Editar para modificar, Excluir para remover
