Comparaciones de Simulacion
Compare multiples simulaciones de varillas lado a lado
Compare hasta 5 simulaciones de varillas con diferentes configuraciones para identificar el diseno optimo.
Crear una Comparacion
- Navegue a la pestana RodSim de su pozo
- Seleccione una o mas simulaciones usando las casillas de verificacion
- Haga clic en Comparar
- Revise el nombre y descripcion auto-generados
- Haga clic en Crear Comparacion
Si selecciona solo una simulacion, se duplica para crear dos escenarios que puede configurar diferentemente.
La primera simulacion se convierte en la simulacion base - su punto de referencia para la comparacion. Siempre aparece primero y no se puede eliminar.

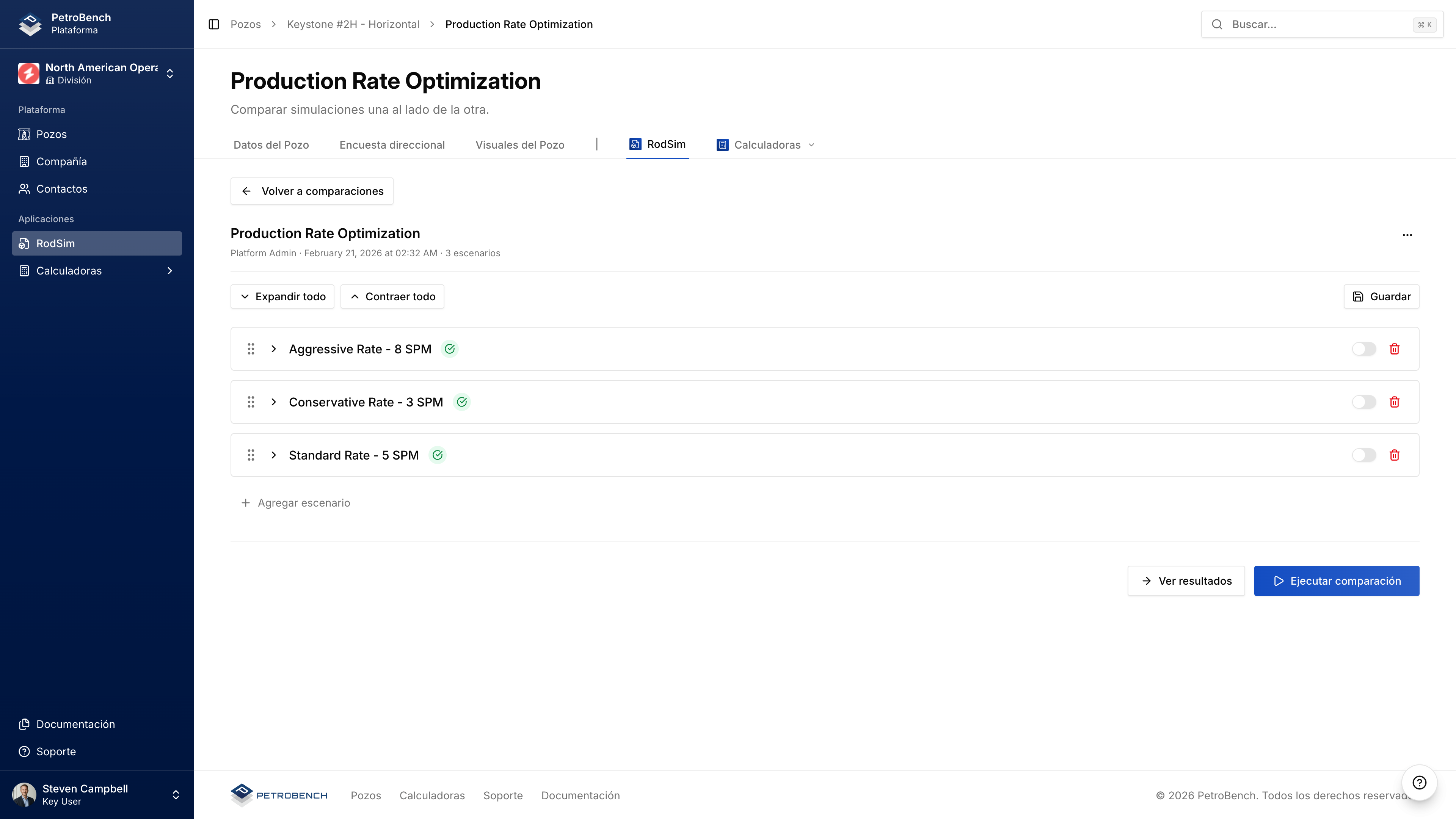

Agregar y Administrar Simulaciones
Agregar Simulaciones
- Abra su comparacion
- Haga clic en Agregar Simulacion
- Seleccione de las simulaciones disponibles
- Haga clic en Agregar a Comparacion
Duplicar un Escenario
- Haga clic en el icono de menu (tres puntos) en una tarjeta de escenario
- Seleccione Duplicar
Eliminar un Escenario
- Haga clic en el icono de menu en la tarjeta del escenario
- Seleccione Eliminar de Comparacion
Eliminar una simulacion borra ese escenario duplicado. La simulacion original no se afecta.
Configurar Cada Escenario
Expanda una tarjeta de escenario para modificar:
- Unidad de Bombeo - Seleccione diferentes unidades por escenario
- Sarta de Varillas - Modifique grados, tamanos, secciones conicas
- Tuberia - Ajuste configuracion de ancla, profundidad de bomba
- Parametros - Establezca velocidad de carrera, objetivos de produccion
Ejecutar la Comparacion
- Haga clic en Ejecutar Comparacion
- Monitoree el progreso de cada escenario
- Espere a que todos los escenarios se completen
Los escenarios se ejecutan secuencialmente (simulacion base primero). Cada uno tipicamente toma 10-30 segundos.
Si un escenario falla, los otros continuan procesando. Los escenarios fallidos muestran mensajes de error en los resultados.

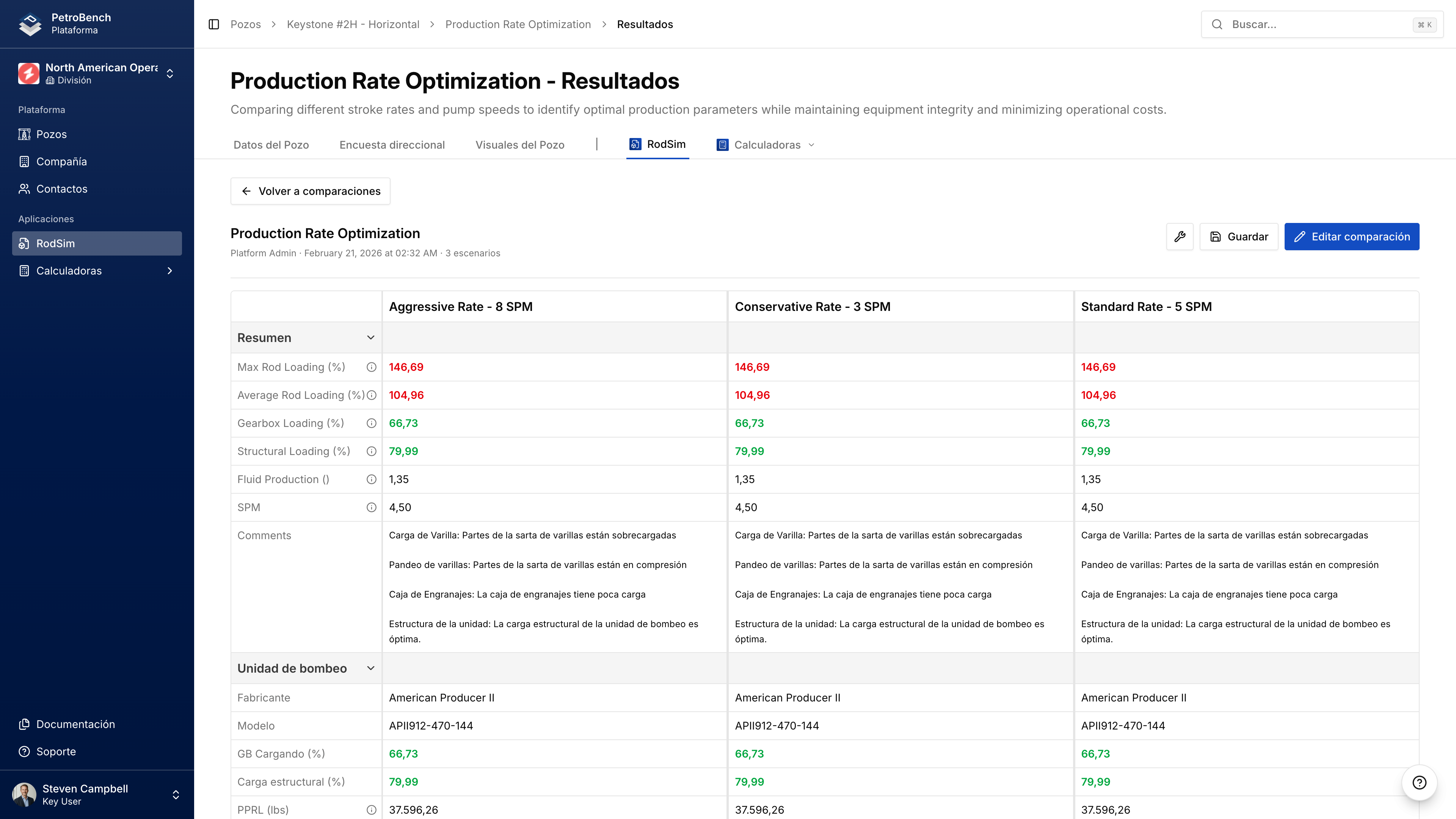

Ver Resultados
La pagina de resultados muestra metricas lado a lado:
| Metrica | Descripcion |
|---|---|
| Desplazamiento de Bomba | Salida teorica de la bomba (BPD) |
| Llenado de Bomba | Porcentaje del barril de la bomba lleno |
| HP de Varilla Pulida | Potencia en superficie |
| Torque Pico | Torque maximo de caja de engranajes (in-lb) |
| Esfuerzo Pico de Varilla | Esfuerzo maximo en la sarta de varillas (psi) |
| Carga Max/Min de Varilla | Rango de carga durante el ciclo (lbs) |
Los valores fuera de los rangos recomendados se resaltan.
Re-Ejecutar
Despues de modificar las configuraciones de escenario:
- Regrese a Entradas de Comparacion
- Haga cambios a cualquier escenario
- Haga clic en Ejecutar Comparacion
Re-ejecutar sobrescribe los resultados anteriores para todos los escenarios.
